●アプリケーション
近年、温室効果ガスの排出による地球温暖化や気候変動に対応するため、主要国では従来の燃料車に代わる電気自動車の普及に注力しています。 また、新エネルギー車の普及には充電パイルの建設が非常に重要であるため、世界中で多数の充電パイルプロジェクトが発生しています。
単相および三相AC、DCエネルギーメーターは、対応するIEC規格に準拠しており、あらゆる種類のACおよびDC充電パイルで使用して充電エネルギー測定を実現し、通信を通じて電気パラメーターをリアルタイムで送信できます。

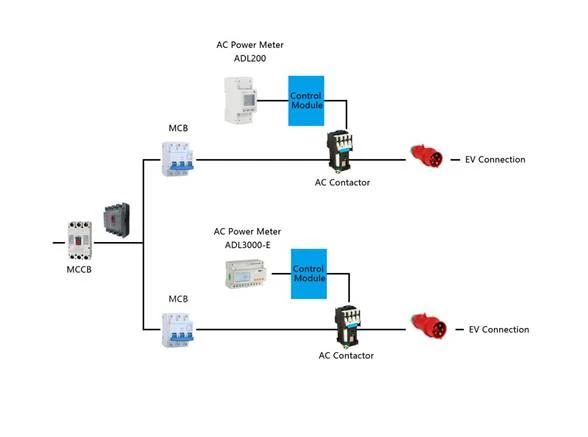

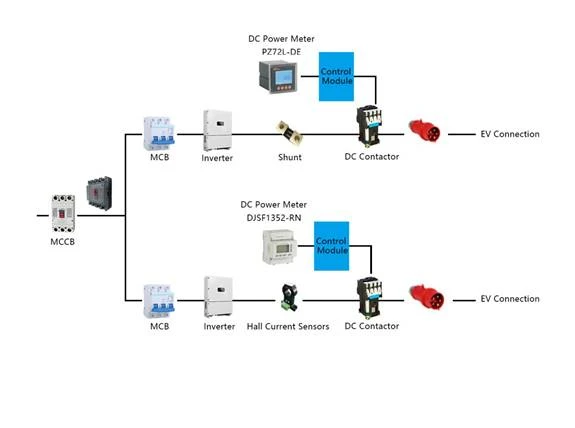

構造
主な機能
電圧、電流、電力、エネルギーなどの電気パラメータを測定および表示し、RS485通信および電気エネルギーパルス出力をサポートできます。
1.精度
エネルギー精度：クラス0.5Sまたはクラス1
2.オプションの構成
オプションのマルチ料金。
3.証明書
CEまたはIEC認定済み。
製品の選択
アイテム | 形 | タイプ | 関数 |
単相ACエネルギーメーター |
| ADL10-E | 取り付けられたDINレール; 単相60A、50 / 60Hz入力; 電圧、電流、電力、エネルギーなどの電気的パラメータの測定。 RS485通信（Modbusプロトコル）。 |
| ADL100-ET | 取り付けられたDINレール; 単相60A、50 / 60Hz入力; 電圧、電流、電力、エネルギーなどの電気的パラメータの測定。 RS485通信（Modbusプロトコル）。 エネルギーパルス出力; オプションのマルチ料金。 | |
| ADL200 | 取り付けられたDINレール; 単相80A、50 / 60Hz入力; 電圧、電流、電力、エネルギーなどの電気的パラメータの測定。 RS485通信（Modbusプロトコル）; エネルギーパルス出力; オプションのマルチ料金。 | |
三相ACエネルギーメーター |
| ADL400 | 取り付けられたDINレール; 三相80A、50 / 60Hz入力; 電圧、電流、電力、エネルギーなどの電気的パラメータの測定。 RS485通信（Modbusプロトコル）; エネルギーパルス出力; オプションのマルチ料金。 |
| ADL3000-E | 取り付けられたDINレール; 三相80A、50 / 60Hz入力; 電圧、電流、電力、エネルギーなどの電気的パラメータの測定。 RS485通信（Modbusプロトコル）; エネルギーパルス出力; オプションのマルチ料金。 | |
DCエネルギーメーター |
| PZ72（L）-DE | パネルに取り付けられ、DC電圧、電流、電力を測定します。 DCエネルギーを測定します。 直接接続電圧0-1000V; 電流測定はシャントの75mV出力をサポートし、ホールの0-5V、0-20mA出力をサポートします。 RS485（Modbusプロトコル） |
| DJSF1352 | 壁に取り付けられ、DC電圧、電流、電力を測定します。 DCエネルギーを測定します。 直接接続電圧0-1000V; 電流測定はシャントの75mV出力をサポートし、ホールの0-5V、0-20mA出力をサポートします。 RS485（Modbusプロトコル） | |
| DJSF1352-RN | DINレールに取り付けられ、オプションの2チャネルDC電圧、電流、電力測定をサポートします。 DCエネルギーを測定します。 直接接続電圧0-1000V; 電流測定サポートシャント75mV出力、サポートホールセンサー0-5V、0-20mA出力; RS485通信（Modbusプロトコル） | |
シャント |
| AFL-T | 共通仕様：300A / 75mV |
ホールセンサ |
| AHKC | 共通仕様：1000A / 5V |

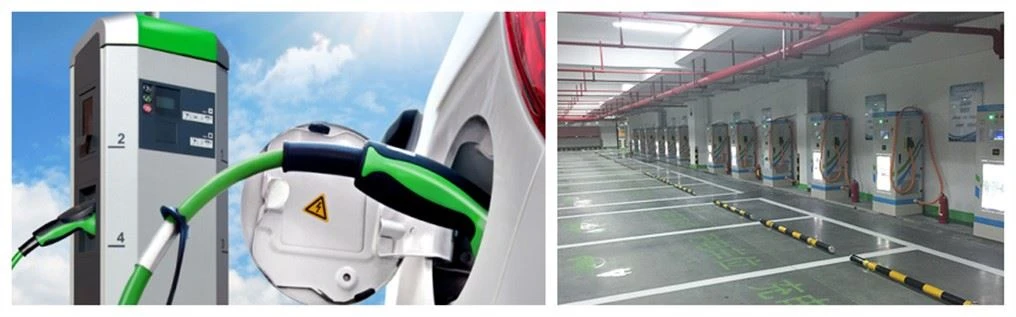

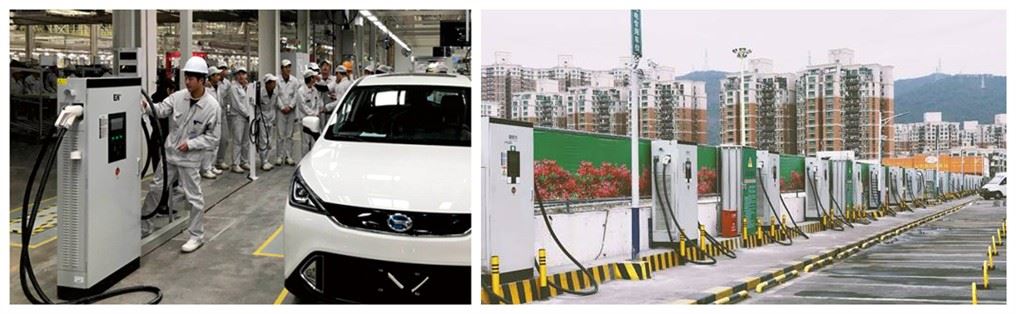

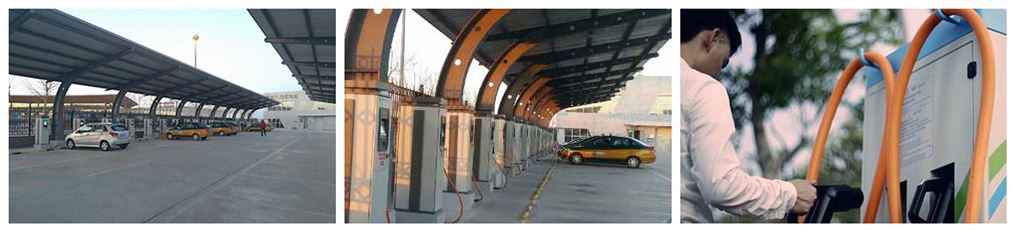

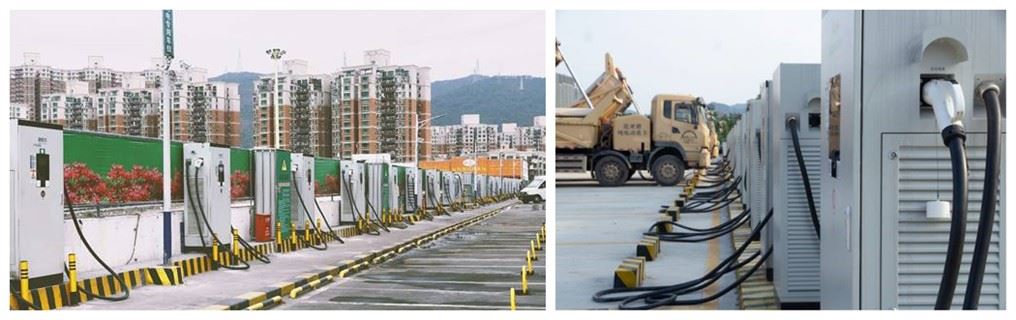

サイト上の写真
