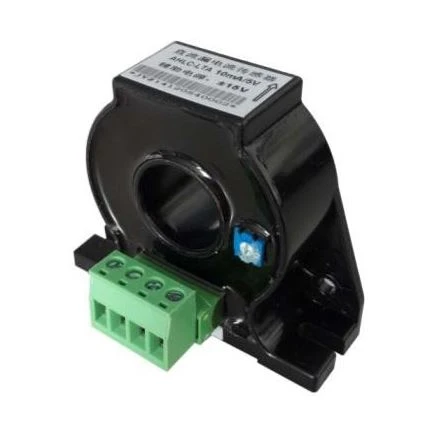

DC漏れ電流センサ

DCリーク電流センサは、測定された直流電流をフラックスゲート理論に従って比例直流信号または電圧信号に変換する測定モジュールであり、入力側は出力側から高絶縁されています。一般的な出力には、4-20mA、DC0-5VおよびDC0-10V信号が含まれます。これらの標準信号は、PLC、RTU、DASカードなどの様々なデバイスで取得し、異なる現在の監視アプリケーションに使用することができます。漏電電流変圧器は、DC回路のコンセント+と-を囲みます。

回路分岐内のセンサの出力信号を検出します。回路分岐の絶縁が正常な場合、センサを通過する電流は反対方向に等しくなければなりません。出力信号はゼロです。回路分岐が接地されている場合、差動電流は漏れ電流変圧器を通過し、センサの出力はゼロではありません。したがって、回路分岐からの出力信号を検出することにより、DCシステム内の接地枝を特定することができる。この理論は、正確なライン識別を保証し、分散キャパシタンスの影響を防ぎます。

仕様	評価電流	電源	定格出力	測定開口(mm)	精密度

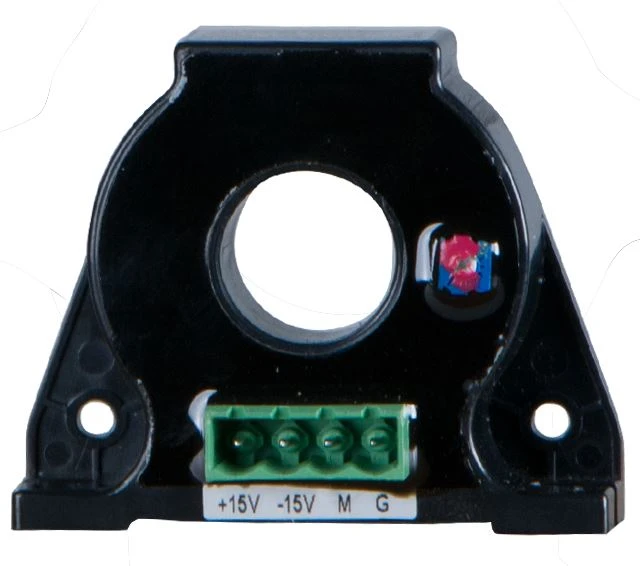

AHLC-LTA	DC 10mA~2A	±15V	5V	φ 20	1
AHLC-EA	DC 10mA~2A	±15V	5V	φ 40	1

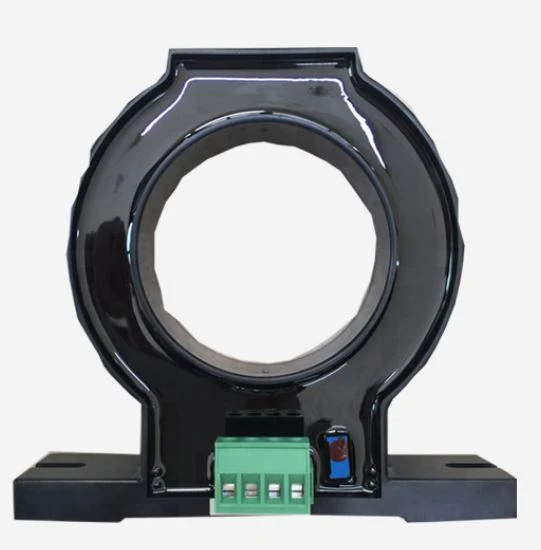

AHLC-EB	DC 10mA~2A	±15V	5V	φ 60	1

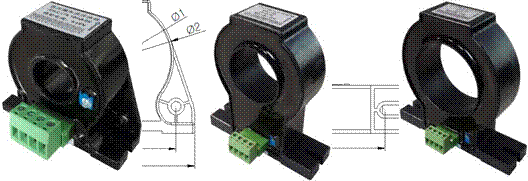

図1	図2	図3

サイズ仕様	アウトラインサイズ(mm)				通じて サイズ(mm)	マウンティング サイズ(mm)		像
	W	H	D	Φ 2	Φ 1	M	N
AHLC-LTA	68	57	20	50	20	52	52	図1
AHLC-EA	100	108	30	75	40	78	/	図2
AHLC-EB	120	112	30	94	60	98	/	図3
