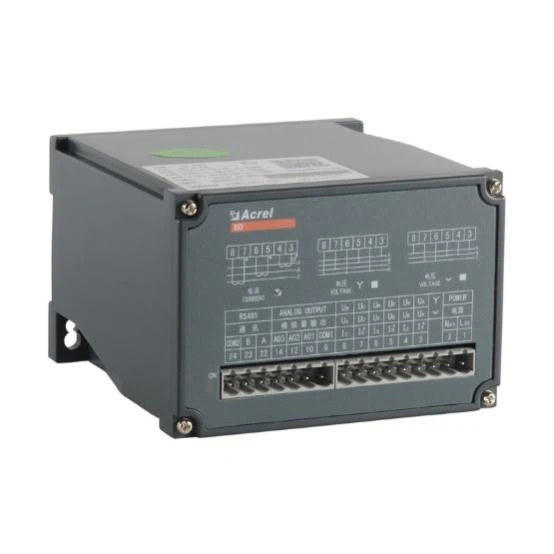

概要

Acrel BDシリーズ電気送信機は、電気パラメータを分離して送信できるデバイスで、このBD-3Pシリーズのパワー周波数トランスデューサは、アクティブな電力、反応力を測定することができます。定格値オーバーロードの1.2倍。DC 0-5V/0-10V/0-20mA/4-20mAは、すべてアナログ出力として選択できます。

機能

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
フェーズと配線	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
インプット	電圧	ダイレクトL-L	最大480V AC
		ダイレクトL-N	最大276V AC
		外部 PT を使用する場合	○	○	○	○	○
	現在の	直接	最大5A AC
	現在の	外部 CT を使用する場合	○	○	○	○	○
アウトプット	ノーマル値	DC:4-20mA、0-20mA、0-5V、0-10V、など
	負荷抵抗	電流出力≤600Ω 電圧出力≥1000Ω
	リップルコンテンツ	<0.5% peak="">
メジャリング	電圧	□	—	—	□
	現在の		—	—	□	□	□
	アクティブ/リアクティブパワー	—	—	—	—	□	□
	見かけの力	—	—		—	□	□
	力率	—	—	R	—	□
	周波数					□	□
エネルギーメータリング	±KWh	—	—	—	—	—	○
精度クラス	0.5%
通信	インターフェイス: RS485 プロトコル: モドバス RTU			—
アナログ出力	DC 0-5V,0-10V,0-20mA,4-20mA
パルス出力
寸法(mm)	ハウジング(WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
補助電源		85-265V AC/DC,DC24V,DC48V
温度	操作	-10~55°C
温度	貯蔵	-25~70°C
湿度		95%まで、凝縮なし
取り付け		(レール)ネジ付きのキュービクルにDIN35の固定
スタンダーズ		GB/T 13850
