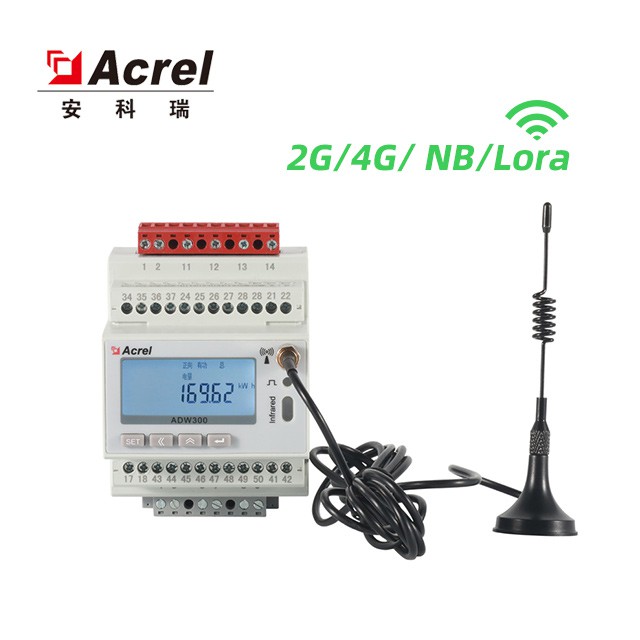

ワイヤレス AC 電源メーター

● 測定:3相電圧、電流、電力、力率など
● 通信:WiFi、RS485、ロラ、4G、NBまたは2G
● 最大需要
●周波数:範囲50〜60HZ
● パルス出力: 6400 imp/kWh
● ディスプレイ: 液晶
●高調波:2位~31日
● 精度アクティブエネルギー: クラス 0.5S
● 精度反応エネルギー:クラス2

形容

Acrelワイヤレス三相エネルギーメーターは、主に低電圧ネットワーク上のアクティブエネルギーの3相を測定するために使用されます。このワイヤレスエネルギーメーターは、小型、高精度、豊富な機能などの利点を誇っています。異なる要件に従って。

RS485通信、2G、NB、4G、WiFiなどの多くの通信機能があり、外部トランスを使用して新しい電流サンプリングモードを追加します。それは、さまざまな地域や異なる負荷のためのサブアイテムの電気エネルギー計量、操作とメンテナンスの監督や電力監視要件を達成するために、流通ボックスに柔軟にインストールすることができます。

様子

AcrelのLoRaデバイスやLoRaWANオープンプロトコルなどの低消費電力の広域ネットワーク(LPWAN)技術の台頭に伴い、新しいスマート電力メータリングソリューションは、モノのインターネット(IoT)ネットワークとスマートグリッドアプリケーションの両方の他の接続オプションに代わる魅力的な代替手段であることが証明されています。Lora/LoRaWANエネルギーメーターは、エネルギーメーターの測定値を取得し、集約のために数キロメートルにわたってデータを送信することができます。

パラメーター

電圧入力	定格電圧	3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V
	参考周波数	50Hz
	消費	<0.5va(each>
現在の入力	入力電流	3×1(6)A;3×1(6)A(ADW300W、3×20(100)A(ADW300W)
	現在の開始	1‰Ib(クラス0.5S)、4‰Ib(クラス1)
	消費	<1va(each>
補助電源	電源	AC85~265V
補助電源	消費電力	<>
測定性能	標準	IEC62053-22:2003, IEC62053-21:2003
	アクティブエネルギー精度	クラス0.5S(ADW300)、クラス1(ADW300W)
	温度精度	±2°C
脈拍	パルス幅	80±20ms
脈拍	パルス定数	6400imp/kWh、400imp/kWh
通信	ワイヤレス	470MHzでの伝送とオープンスペースでの最大距離は1kmです。 2G; NB;4G
	赤外通信	一定のボーレート1200
	インターフェイス	RS485(A、B)
	接続モード	シールドツイストペアコンダクター
	議定書	モッズバス-RTU

機能の説明

機能	機能の説明	機能提供
表示モード	液晶ディスプレイ	■
エネルギーメータリング	アクティブ kWh(正と負)、象限反応性電力エネルギー	■
電気測定	U,I, P,Q,S,PF,F	■
高調波機能	THDv、ハーモニコン第2-31位	■
パルス出力	アクティブパルス出力	■
三相アンバランス度	電圧アンバランス、電流アンバランス	■
検温	A/B/C/Nの温度(代替フィギュア:T)	□
ディ/ドゥ	4DI,2DO(代替フィギュア: K)	□
現在の後	電流の後の一方向(代替フィギュア:L)	□
LEDディスプレイ	パルスLEDディスプレイ	■
外部電流変圧器	外部オープンタイプ電流変圧器 (代替フィギュア: W)	□
電気的パラメータ	電圧、過電流、過電流、アンダーロードなど	■
通信	赤外線通信	■
	RS485(代替フィギュア: C)	□
	ワイヤレス伝送は470MHz (代替フィギュア:LR)	□
	GPRS(代替フィギュア:2G)	□
	NB-IOT(代替フィギュア: NB)	□
	4G(代替フィギュア:4G)	□

( オプションの□内 )

寸法

残留電流変圧器の寸法

仕様	電流評価	内径 Φ mm	外径 Φ mm	重量
AKH-0.66L45	16~100A	45	76	0.18
AKH-0.66L80	100~250A	80	120	0.42
AKH-0.66L100	250~400A	100	140	0.50
AKH-0.66L150	400~800A	150	190	1.32
AKH-0.66L200	800~1500A	200	240	1.94
