太陽系メーター

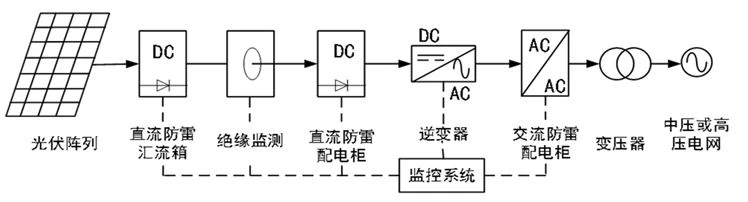

単一インバータシステムでは、メーターはインバータに直接接続されます。インバータに収益グレードメーターが組み込まれている場合(RGM;インバータは収益グレードインバータと呼ばれます)、RGMと同じバスの外部メーターを接続できます。Acrelは、業界および住宅用のEMCが排出および放射排出試験レポートとFCCクラスBを実施したAGF-AE-D/200を終了しました。

メートル電気サービス			単位
	AGF-AE-D/100	AGF-AE-D/200
定格電圧ライントN	120		V
定格電圧ラインライン	208/240		V
拡張電圧範囲	88%~110%
AC周波数	60		ヘルツ
サポートされるグリッド	L1/L2/N/PE
電力消費	1.2		W
通信
メーター通信インタフェース	RS 485
応答時間	≤1		S
メートルの正確さ
評価済み RMS 電流	100	200	ある
CT電流の1%-100%	±0.5	±0.5	%
電流トランスフォーマー
供給される流れ変圧器の数	2
寸法	I.D:15O.D:35	70.5×54.5×39(H×W×D)	ミリメートル
標準コンプライアンス
安全	UL1741
インストールの仕様
寸法(H×W×D)	54.1×87.8×52		ミリメートル
重量	0.2		kg
動作温度範囲	-30~55		°C
相対湿度(非凝縮)	5-90		%
取り付けタイプ	ディンレール、35mm

	精度 AGF-AE-D/100: 100A AGF-AE-D/200: 200A 周波数 60Hz 電源(自己供給) AC85〜265VまたはDC100〜350V;電力消費≤10VA 入力消費 0.2VA未満
入力消費 0.2VA未満 寸法(L*W*H) 54.1*87.8*52mm 取り付け DIN 35 mm

単一インバータシステムで私たちのPV /太陽インバータエネルギーメーターは、メートルはインバータに直接接続されています。インバータに収益グレードメーターが組み込まれている場合(RGM;インバータは収益グレードインバータと呼ばれます)、お客様はRGMと同じバスの外部メーターを接続できます。

種類	機能の説明
AGF-AE-D/100	1. 太陽光発電/エネルギー貯蔵システムの電力制御 2.フルパワー測定、高速データ更新 3. ディンレール設置 4. 2つの外部スプリットコア電流変圧器0-100Aによる簡単なインストール
AGF-AE-D/200	1. 太陽光発電/エネルギー貯蔵システムの電力制御 2.フルパワー測定、高速データ更新 3.ディンレール設置 4. 2つの外部スプリットコア電流変圧器0-200Aによる簡単なインストール

*単相2チャネル3ワイヤー

* 定格電圧 AC 120V/208V,240V(88%〜110%)*定格電流:AC 100A

*定格周波数:60HZ

* 通信:RS485,サンスペックプロトコル

* UL1741は、分散エネルギー資源で使用するためのインバータ、コンバータ、コントローラおよび相互接続システム機器の出力に取り付けられています。

(35mmディンレール取付け)

1. 電流変圧器をクランプする前に、AC電源をオフにします。

2. 測定するコンダクタの周りに、CD を取り付ける。スプリットコアのCDは、アコンダクター周辺の3つのインスタレーションで開くことができます。ナイロンケーブルのタイは、CTの上部の周りに、偶発的な開通を防ぐことができます。

3. CT を、使用または輸出測定用のグリッドを指す矢印でインストールします。

メーターをインバータに接続する場合は、接続図を参照してください。

電流変圧器はメーターと一緒にパックされます。
