概要

BAシリーズのインテリジェント電流センサは、電磁誘導の原理を使用して電力網内のAC電流をリアルタイムで測定し、一定の電流および線形補償技術を使用して標準DC信号出力に分離して変換するか、RS485インターフェイス(Modbus-RTUプロトコル)を介して測定データを送信します。DC24Vまたは12V安全電圧電源は、産業オートメーションの分野で広く使用することができます。BA50L(II.)-AIは、主に電気系統の漏れ電流を検出するAC残留電流変圧器で、電気回路や機器の状態をいつでも把握し、漏れによる火災等の事故を防ぐことができます。

パラメーター

技術パラメータ			インデックス
精度クラス			クラス0.5
インプット	名目値	BA20(II.)-AI	現在のAC 0.5A、50A、200AなどAC 0~(0.5~200)A
		BA50(II.)-AI	現在のAC 60A、300A、600AなどAC 0~(60~600)A
		BA50L(II.)-AI	現在のAC 0.1A、1AなどAC 0~(0.1~1)A
	オーバーロード	連続1.2回、瞬時電流10回/1S
	吸収されたパワー	≤1VA
	周波数応答	25Hz〜800Hz、工業用周波数に特に適しています
アウトプット	名目値	DC4〜20mA、または0〜20mA、0〜5V、0〜10V(1)など。
	負荷抵抗	DC12V電源の場合、電流出力クラス0.5は≤250Ω DC24V電源の場合、電流出力は≤500Ω、電圧出力が1KΩ≥
	通信	RS485インターフェイス/モドバス-RTU(2)
応答時間		≤400ms
電源	電圧	12Vまたは24V
	消費電力	≤1W
絶縁抵抗		>100MΩ
圧縮強度		入出力と電源の間 2.0KV/1min,50Hz
温度係数		-10°C~+55°C、≤400ppm/°C
環境	温度	作業: -10°C~+55°C保管:-25°C~70°C
	湿度	≤93%RH、結露なし、腐食性ガスの場所なし
	高度	≤2000m

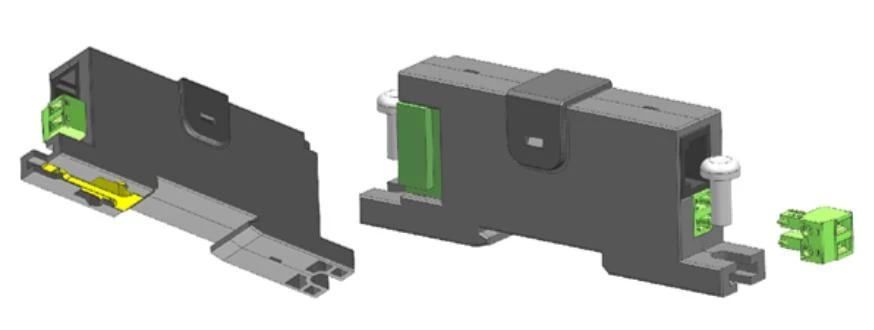

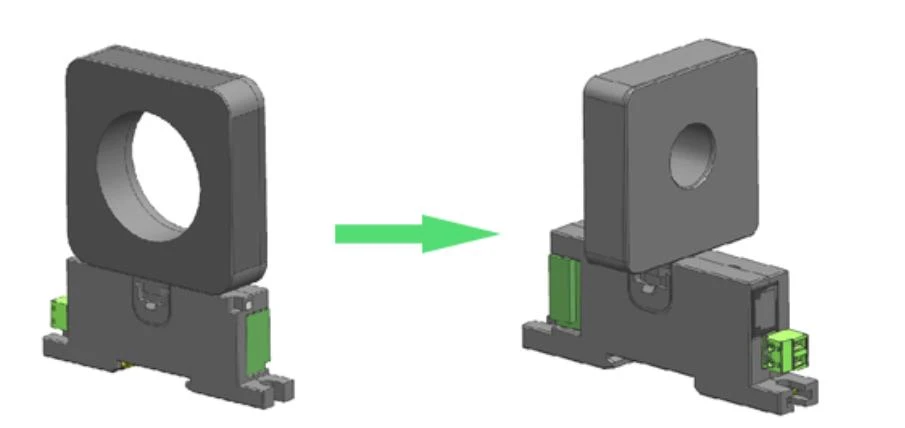

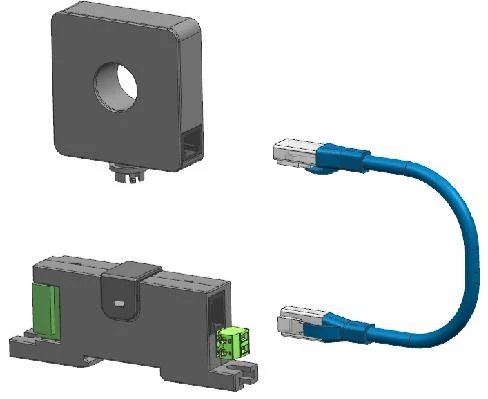

インストール方法		TS35レール、またはネジを使用してキャビネットを固定
