概要
Acrel BDシリーズ電気送信機は、電気パラメータを絶縁して送信できるデバイスで、この三相電流トランスデューサは、入力と出力を分離することによってAC電流または電圧を直線直流アナログ信号に変換する送信機として機能します。製品はGB / T 13850-1998規格に準拠しています。
機能
BD-AI BD-AV | BD-F | BD-PF | BD-3I3 BD-3(4)V3 | BD-3(4)P BD-3(4)Q | BD-3(4)E | ||
フェーズと配線 | 1P2W | √ | ○ | ○ | ○ | ○ | ○ |
3P3W | — | — | ○ | ○ | ○ | ○ | |
3P4W | — | — | ○ | ○ | ○ | ○ | |
インプット | 電圧 | ダイレクトL-L | 最大480V AC | ||||
ダイレクトL-N | 最大276V AC | ||||||
外部 PT を使用する場合 | ○ | ○ | ○ | ○ | ○ | ||
現在の | 直接 | 最大5A AC | |||||
外部 CT を使用する場合 | ○ | ○ | ○ | ○ | ○ | ||
アウトプット | ノーマル値 | DC:4-20mA、0-20mA、0-5V、0-10V、など | |||||
負荷抵抗 | 電流出力≤600Ω 電圧出力≥1000Ω | ||||||
リップルコンテンツ | <0.5% peak=""> | ||||||
メジャリング | 電圧 | □ | — | — | □ | ||
現在の |
| — | — | □ | □ | □ | |
アクティブ/リアクティブパワー | — | — | — | — | □ | □ | |
見かけの力 | — | — |
| — | □ | □ | |
力率 | — | — | R | — | □ | ||
周波数 |
| □ | □ | ||||
エネルギーメータリング | ±KWh | — | — | — | — | — | ○ |
精度クラス | 0.5% | ||||||
通信 | インターフェイス: RS485 プロトコル: モドバス RTU |
|
| — |
|
|
|
アナログ出力 | DC 0-5V,0-10V,0-20mA,4-20mA | ||||||
パルス出力 | |||||||
寸法(mm) | ハウジング(WxHxD) | 138X76X24 | 119X75X55 | 119X75X55 | 112X110X75 | 112X110X75 | 112X10X75 |
補助電源 | 85-265V AC/DC,DC24V,DC48V | ||||||
温度 | 操作 | -10~55°C | |||||
貯蔵 | -25~70°C | ||||||
湿度 | 95%まで、凝縮なし | ||||||
取り付け | (レール)ネジ付きのキュービクルにDIN35の固定 | ||||||
スタンダーズ | GB/T 13850 | ||||||
'○': はい '-' いいえ'
' オプション
 | BD-3Pシリーズ電気トランスデューサ ● 電圧\電流\パワー\パワーファクタ\周波数 ● 過負荷:定格値の1.2倍 ● アナログ出力 DC 0-5V/0-10V/0-20mA/4-20mA |

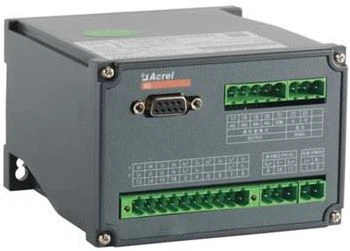

BD-AIシリーズ単相電流変換器 ● 交流電流 ● 過負荷:定格値の1.2倍 ● アナログ出力 DC 0-5V/0-10V/0-20mA/4-20mA |  |

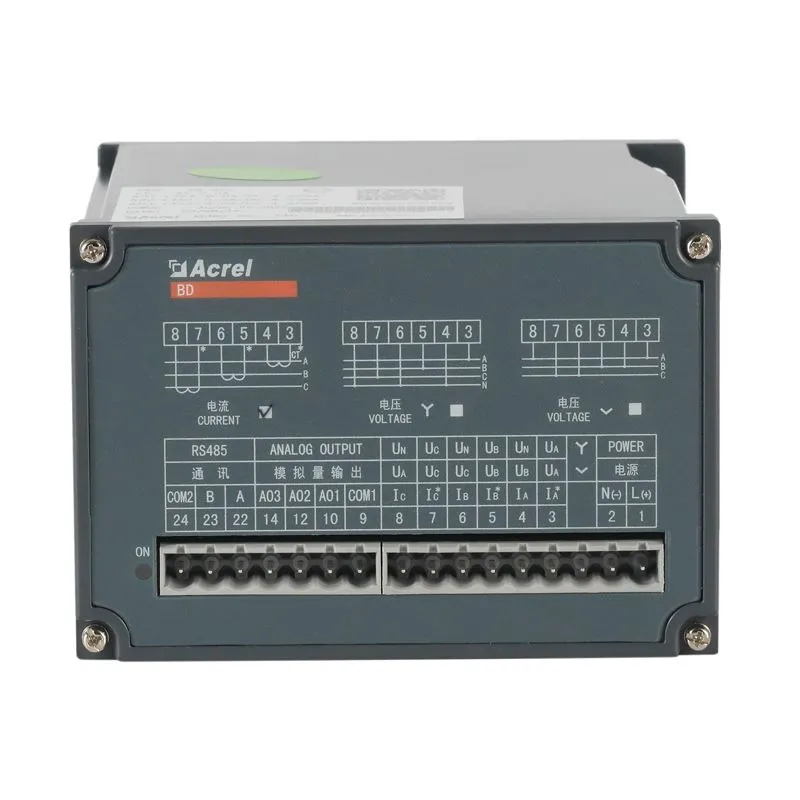

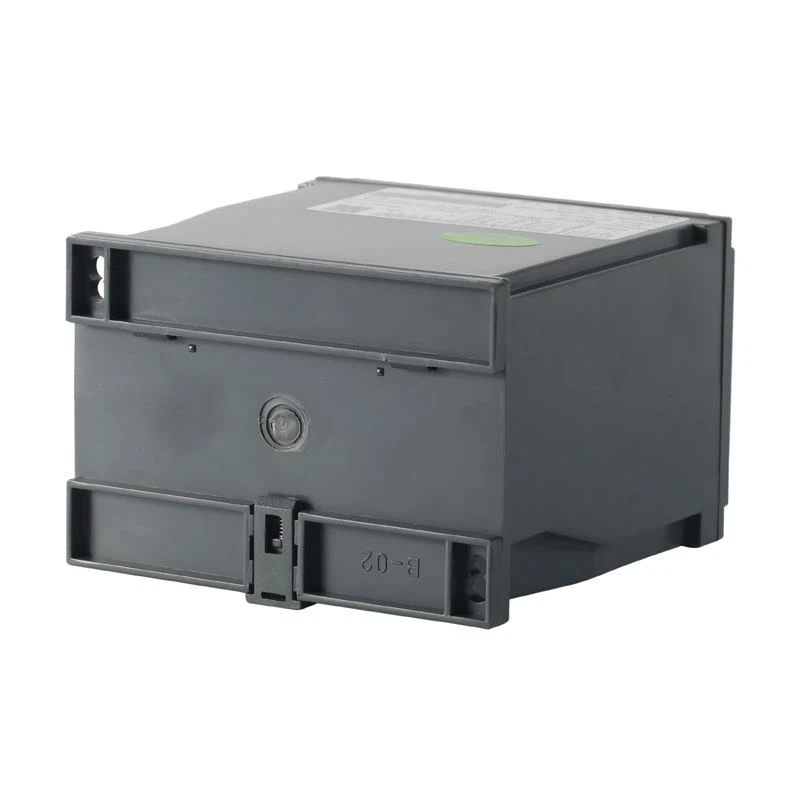

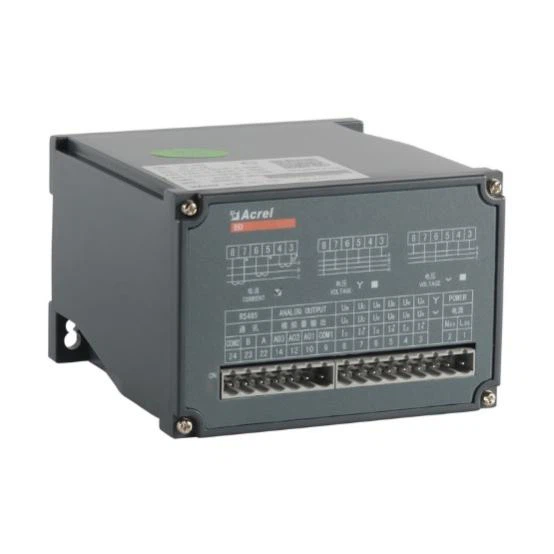

様子

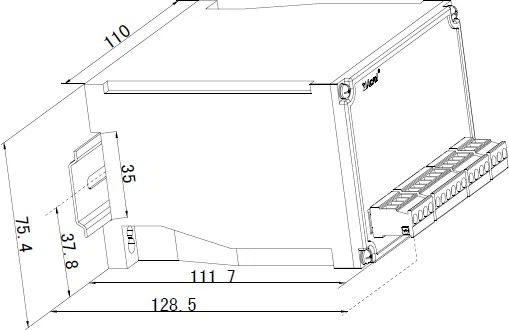

次元
(L*W*H: 128*110*75.4)

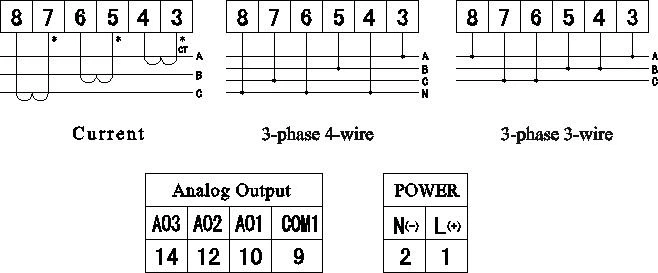

取り付け
