4-20MA電流トランスデューサ

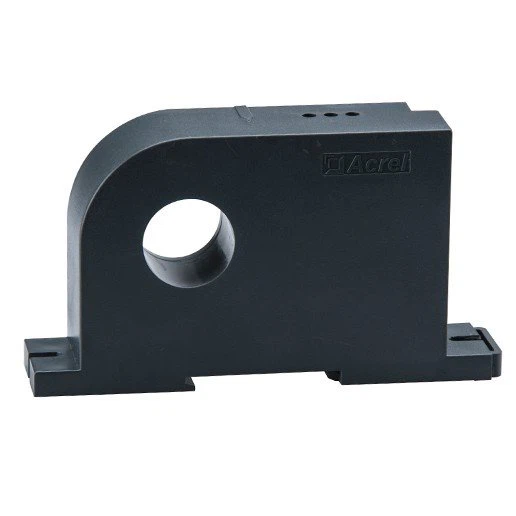

BAアナログ電流センサ/電流トランスデューサは、電磁誘導の原理を適用して、電力網内のAC電流をリアルタイムで測定し、一定電流および線形補償技術を使用して標準DC信号出力に分離および変換します。PLCの産業オートメーションで最も使用されています。

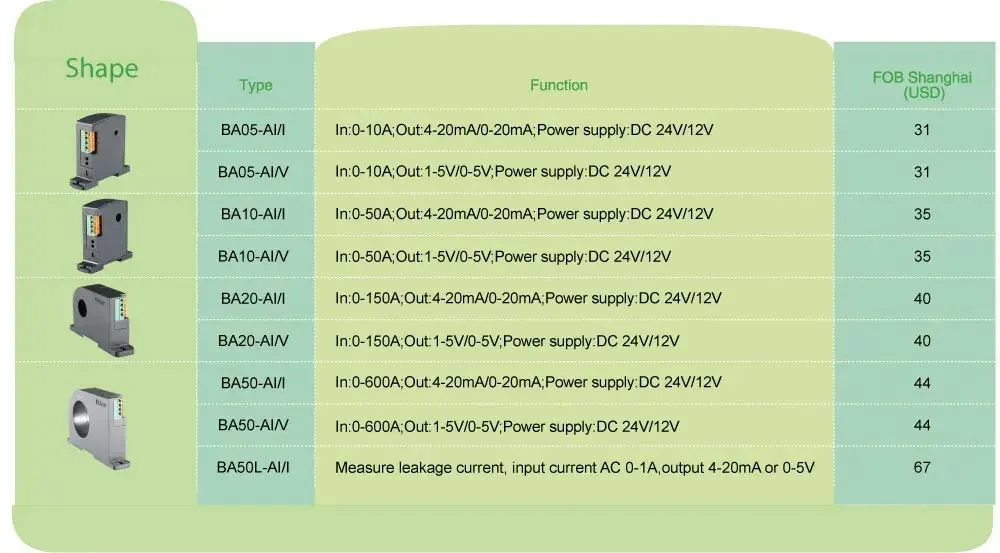

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
補助電源	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
消費		≤1W	≤1W	≤1W	≤1W	≤1W

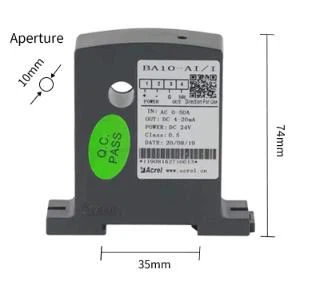

スルーホールサイズ		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
インプット	現在の	AC 0~(0.5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC 0~(0.1~1)A (漏れ電流の制限)
アウトプット	名目値	DC4-20mA、または0-20mA、0-5V、0-10Vなど
	負荷抵抗	電流出力≤500Ω、電圧出力≥1kΩ
精度クラス		0.5%
応答時間		≤350ms
温度		操作:-10~+55°Cストレージ:-25~+70°C
温度係数		≤200ppm/°C
取り付け		(レール)DIN35、ねじでキュービクルの固定
スタンダーズ		GB/T 13850

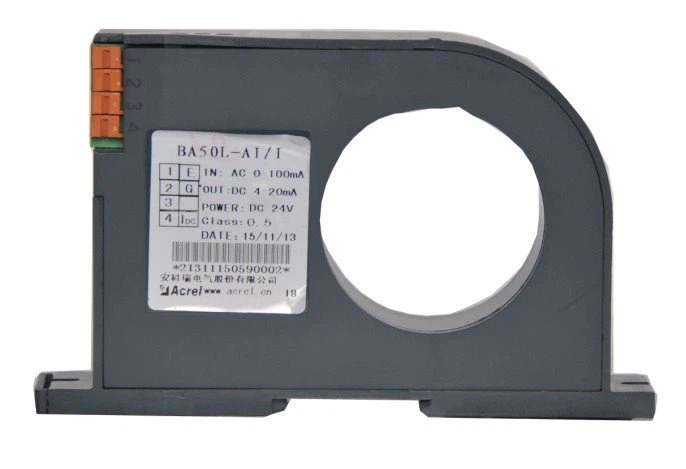

	BA50-AI/I ●入力:0-1A漏れ電流 ●出力:DC 4-20mA ●漏れ電流測定 ●過負荷:定格値の1.2倍
BA20-AI/V ●アプリケーション:産業オートメーション ●入力:200AまでのAC電流測定 ●過負荷:定格値の1.2倍 ●出力:DC 0-5V

●高精度 ●高い絶縁レベル ●安全性レベルの向上 ●低消費

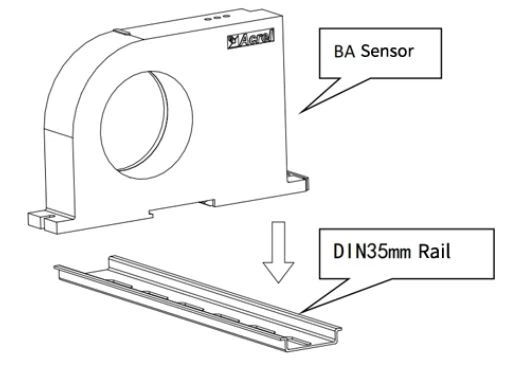

標準のDIN35mmレールを設置するのに適した場所を選択し、レールにBAセンサーを取り付けます。

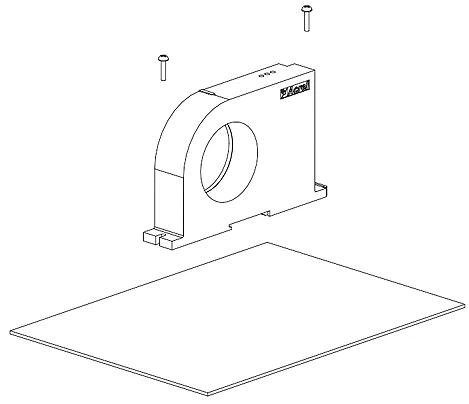

キャビネットの下部パネルで、設置されたセンサーの固定穴の位置に対応する2つのネジ穴を開ける適切な場所を選択します。センサーを配置した後、位置ねじを取り付けます

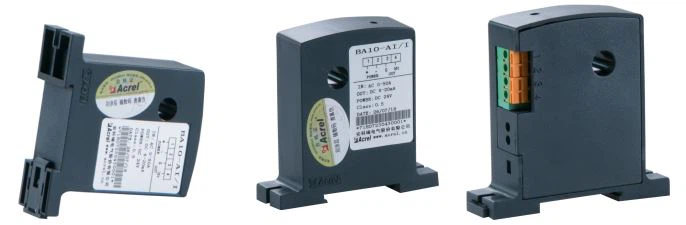

1 ——— + 正の電源装置 (逆ではない)

2 —— -パワーアース

3 ——G(電流出力マイナス、電源と共有可能)

4 ——IDC(電流出力プラス)、VDC(電圧出力プラス)
