概要

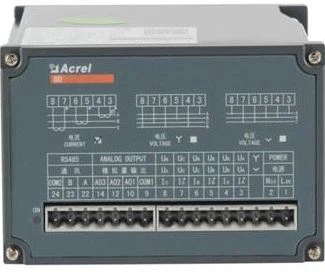

BD-4E三相4線式多電気パラメータデジタル送信機は、電力システムのkWh値を高い線形パルスに送信します。 RS485通信インターフェースを備え、Modbusプロトコルを採用し、3相電流、電圧、有効電力、無効電力、周波数、力率、有効エネルギー無効エネルギーなどをエクスポートします。 1〜4チャンネルのアナログオプション、2チャンネルの電気エネルギーパルス出力。

関数

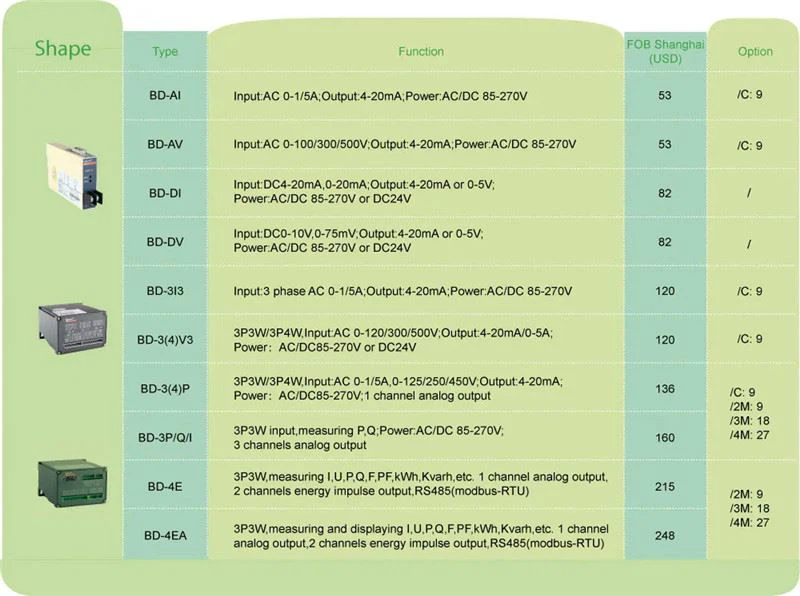

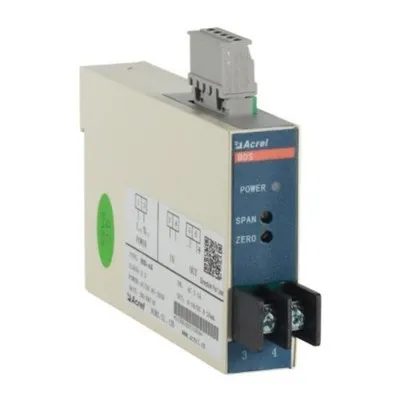

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3（4）V3	BD-3（4）P BD-3（4）Q	BD-3（4）E

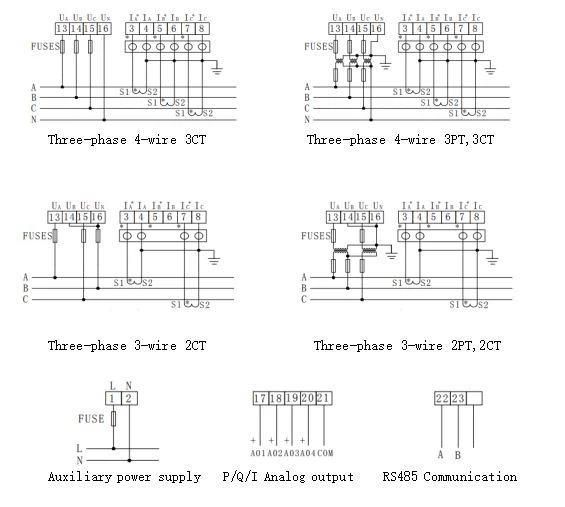

フェーズ&アンプ;配線	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
入力	電圧	ダイレクトLL	最大480VAC
		直接LN	最大276VAC
		外部PT付き	○	○	○	○	○
	電流	直接	最大5AAC
	電流	外部CT付き	○	○	○	○	○
出力	通常値	DC：4-20mA、0-20mA、0-5V、0-10Vなど
	負荷抵抗	電流出力≤600Ω 電圧出力≥1000Ω
	リップルコンテンツ	& lt; 0.5 % ピーク値
測定	電圧	□	—	—	□
	電流		—	—	□	□	□
	有効/無効電力	—	—	—	—	□	□
	皮相電力	—	—		—	□	□
	力率	—	—	R	—	□
	周波数					□	□
エネルギーメータリング	±KWh	—	—	—	—	—	○
精度クラス	0.5%
コミュニケーション	インターフェース：RS485 プロトコル：Modbus-RTU			—
アナログ出力	DC 0-5V、0-10V、0-20mA、4-20mA
パルス出力

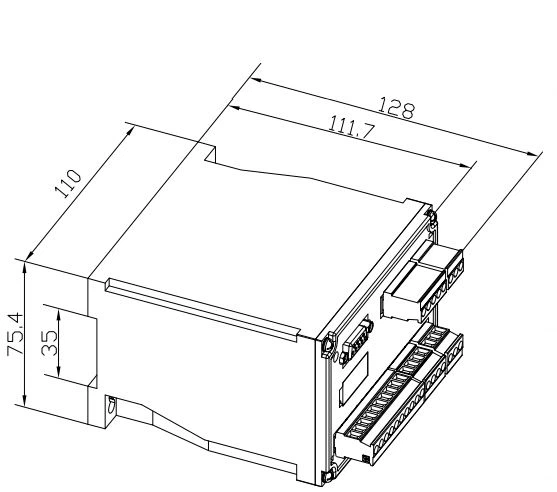

寸法（mm）	住宅（WxHxD）	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
補助力		85-265V AC / DC、DC24V、DC48V
温度	手術	-10〜55℃
温度	ストレージ	-25〜70℃
湿度		最大95％、凝縮なし
インストール		（レール）DIN35をネジでキュービクルに固定
基準		GB / T 13850
