生産の説明
BMシリーズDC電圧センサーは、測定されたDC電圧を光絶縁理論に従って比例DC電流またはDC電圧信号に変換する測定モジュールです。 入力側は出力側から高度に絶縁されています。
高精度、直線性と統合、小型、シンプルな構造、長期安定性、さまざまな作業条件への適応性。 これらは、電力、石油、鉱山、化学、鉄道、通信、ビルディングオートメーションの各セクターの電気機器のシステム制御と検出に広く使用されています。

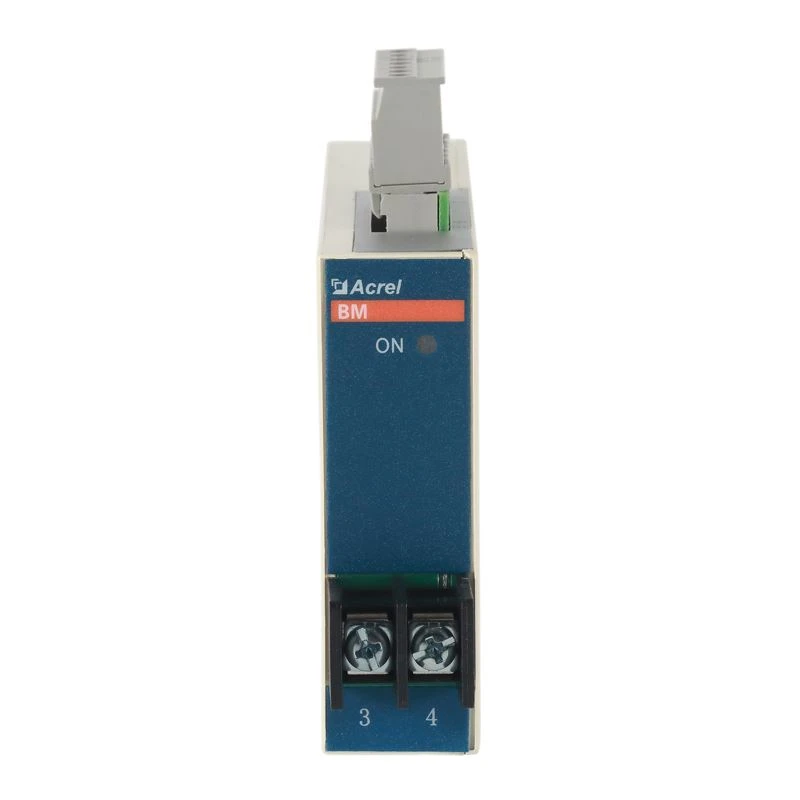

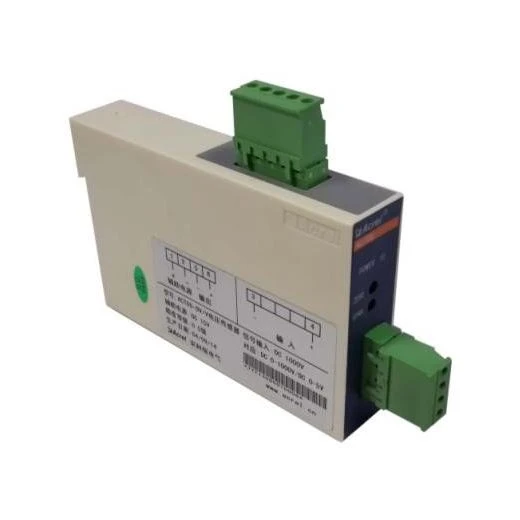

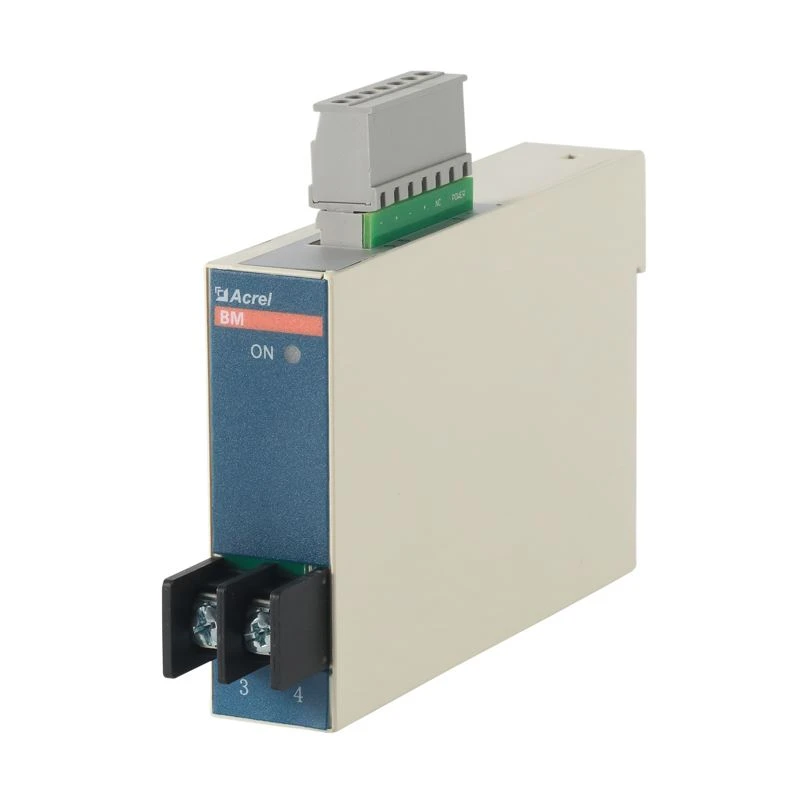

外観
パラメーター
技術的パラメータ | 索引 | |
入力 | 定格電圧DC300〜1500V | |
測定電圧範囲120％* VPN | ||
出力 | 公称値 | 電圧：DC 0-5V、DC0-10V; |
過負荷保護 | 最大 出力≤フルスケールの150％ | |
負荷抵抗 | & gt;5000Ω（電圧出力）/<> | |
電源 | DC12V / DC15V / DC24V / DC48V（オプション） | |
精密度 | 0.5 | |
耐電圧 | 入力/間の電圧3500VACに耐える電源周波数 | |
直線性エラー | 0.2% | |
オフセット電圧/オフセット電流 | 50mV（電圧出力に対応）/ 80uA（電流出力に対応） | |
反応時間 | ≤30mS | |
絶縁抵抗 | ＞20MΩ@ DC500V | |
インストール方法 | ガイドレール付きTS35 | |
周囲条件 | 温度 | 動作温度：-10℃-+55℃; |
湿度 | ≤93％RH、結露なし、攻撃的なガスなし | |
高度 | ≤2500m | |
注：カスタマイズされた電源装置：DC12V、DC15V、DC24V、またはDC48V
寸法（単位：mm）
 |  |
配線
ターミナル | 1 | 2 | 5 | 6 | 3 | 4 |
身元 | パワー{{0}} | 電源GND （G） | 出力- | 出力+ | 入力- | 入力- |
引用
