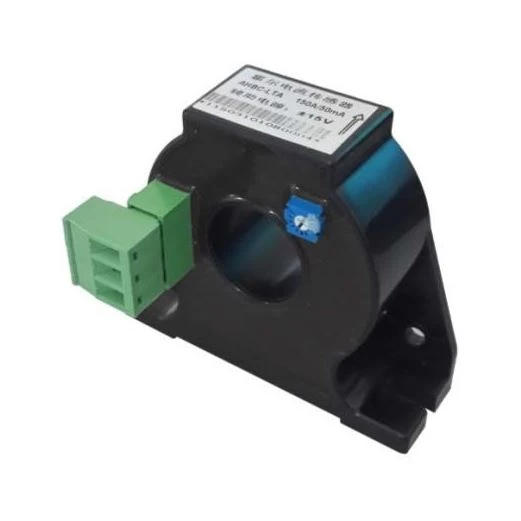

閉ループホール電流センサーは、ホール磁気平衡電流センサーとも呼ばれます。 これは、前述の理論と磁気平衡理論を組み込んでいます。 言い換えれば、強磁性場の集光器は、一次電流によって生成された磁場を集中させ、それをホール成分に適用します。 次に、ホール成分から出力された電圧信号が増幅され、パワーアンプの入力になります。 オフセット電流出力は二次補償コイルを流れます。 二次コイルによって生成される磁場は、一次電流によって生成される磁場と反対です。 このようにして、一次磁場が補償され、ホール出力が徐々に減少します。 一次磁場が二次磁場と同等であり、オフセット電流が安定している場合、それは磁気平衡です。この回路は、主に電磁変換部品、回路増幅器、および駆動補償回路で構成されています。
1タイプの説明
2 スペック とサイズ（単位：んん）

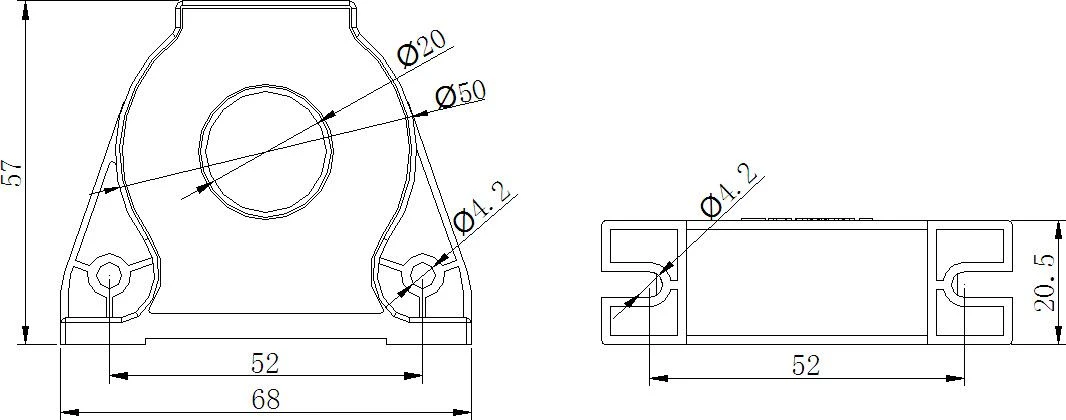

2.1AHBC-LTAのアウトラインサイズ
 |  |

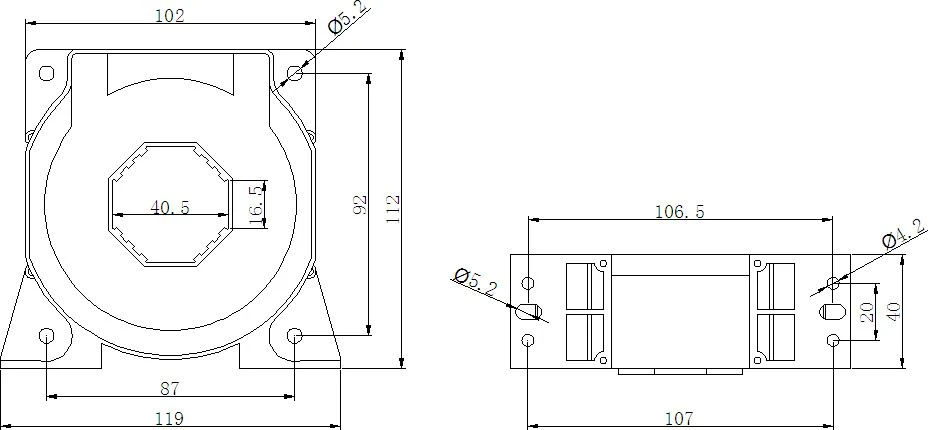

2.2 AHBC-LT1005の外形サイズ
 |  |

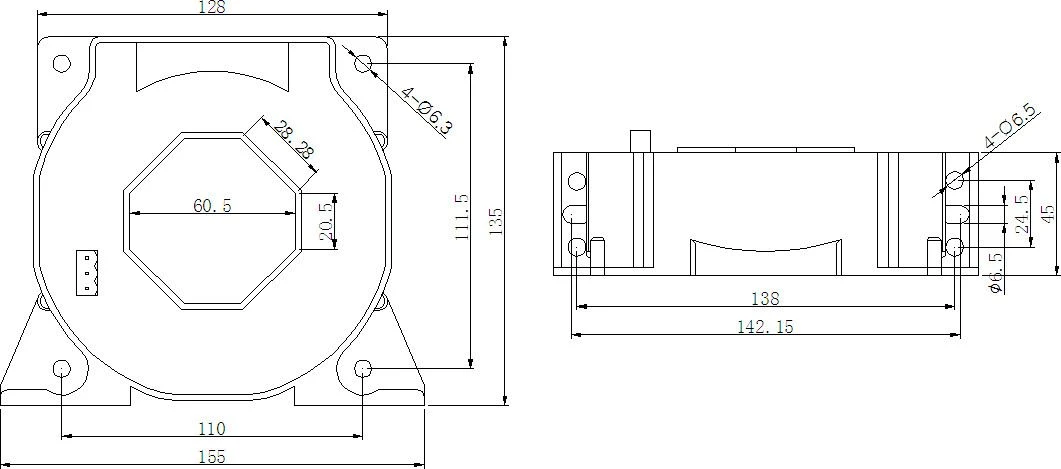

2.3AHBC-LFの外形サイズ
 |  |
3. 仕様の相互参照テーブル。 -パラメータ
仕様 | 定格電流 | 電源 | 定格出力 | 測定口径（mm） | 精密度 |
AHBC-LTA | 100～300A | ±15V | 50mA / 100mA | φ 20 | 0.5 |
AHBC- LT1005 | 1000A | ±15V | 200mA | / | 0.5 |
AHBC-LF | 2000A | ±15V | 400mA | / | 0.5 |
注：ACおよびDC入力電流を測定できます。注文時に指定してください。
4.配線方法
●配線端子の定義
注：1。アナログ出力GNDは電源グランドに接続する必要があります。
2.正しい電流の流れ方向を選択してください。
