製品説明
閉ループホール電流センサーは、ホール磁気平衡電流センサーとも呼ばれます。 これは、前述の理論と磁気平衡理論を組み込んでいます。 言い換えれば、強磁性場の集光器は、一次電流によって生成された磁場を集中させ、それをホール成分に適用します。 次に、ホールコンポーネントから出力された電圧信号が増幅され、パワーアンプの入力になります。 オフセット電流出力は二次補償コイルを流れます。
二次コイルによって生成される磁場は、一次電流によって生成される磁場と反対です。 このようにして、一次磁場が補償され、ホール出力が徐々に減少します。 一次磁場が二次磁場と同等であり、オフセット電流が安定している場合、それは磁気平衡です。 この回路は、主に電磁気変換部品、回路増幅器、駆動補償回路で構成されています。
外観
寸法

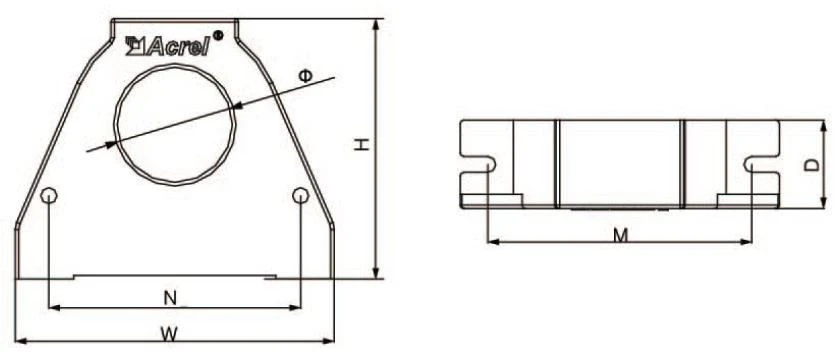

図1

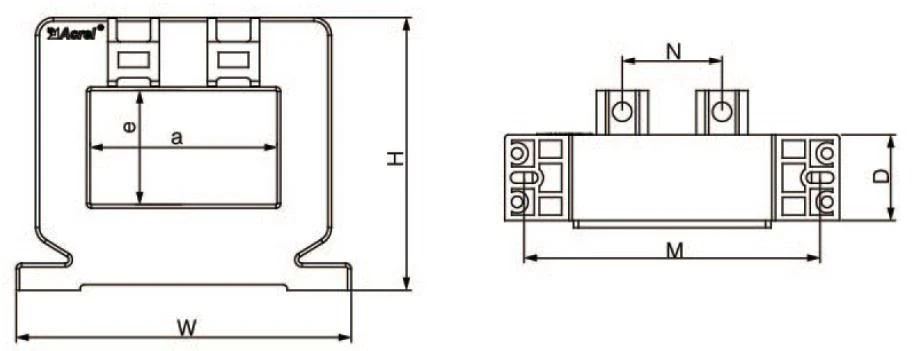

図2
サイズ仕様 | アウトラインサイズ（mm） | スルーサイズ（mm） | 実装 | 形 | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-E | 53 | 72 | 16 | / | / | 21 | 47 | / | 図1 |
AHKC-LT | 90 | 73.5 | 25 | / | / | 32.5 | 74.5 | 71 | 図1 |
AHKC-BS | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | 図2 |
AHKC-BSA | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | 図2 |
AHKC-F | 74 | 57 | 22 | 43 | 13 | / | / | 22 | 図2 |
AHKC-FA | 94 | 60.5 | 26.5 | 52 | 15 | / | 83 | 28 | 図2 |
AHKC-HAT | 94 | 76.5 | 24 | 52.5 | 32 | / | 83 | 28 | 図2 |
現在の比率
| 仕様 | 定格電流 | 電源 | 定格出力 | 測定口径（mm） | 精度 |
AHKC-E | 0～(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-LT | 0～(100-800)A | ±15V | 5V | φ 32.5 | 1 | |
AHKC-BS | 0～(20-500)A | ±15V | 5V | 20.5*10.5 | 1 | |
AHKC-BSA | DC 0〜（50-500）A | 12V/15V/24 V | 4〜20mA | 20.5*10.5 | 1 | |
AHKC-F | 0～(200-1000)A | ±15V | 5V | 43*13 | 1 | |
AHKC-FA | 0～(200-1500)A | ±15V | 5V | 52*15 | 1 | |
AHKC-HAT | 0～(400-2000)A | ±15V | 5V | 52*32 | 1 |
注：ラベルのない定格電流は、ACおよびDC入力電流を測定できることを示しています。注文時に指定してください。
配線
●配線端子の定義
●配線端子の定義
