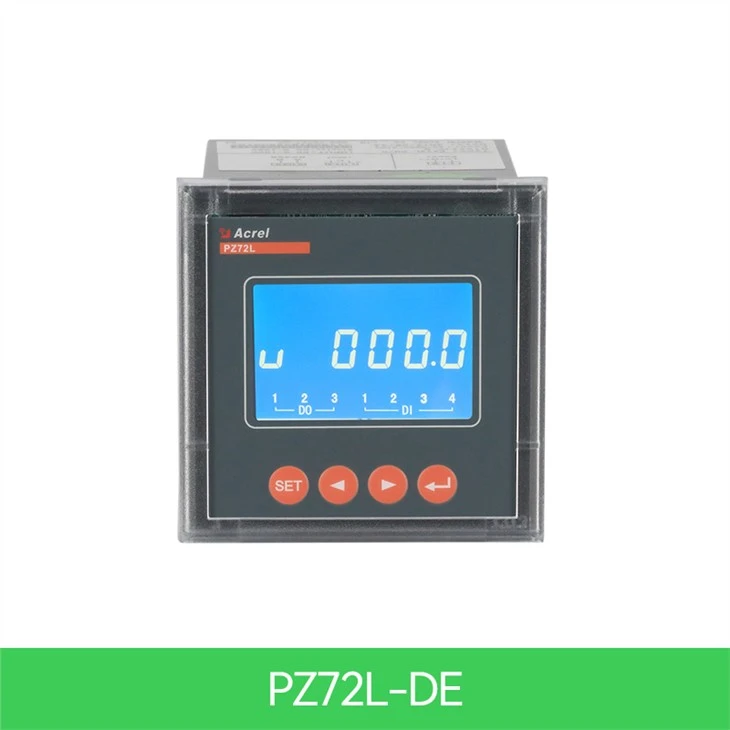

形容

PZシリーズの理性的なDCエネルギーメーターはDCパネル、太陽電池、通信基地局および充満港のような適用のために設計されている。この一連の器械はDCシステムの電圧、流れ、力、前方および逆の力を測定できる。それはローカル表示のために使用され、測定および制御システムからの産業制御装置、コンピュータと接続される。

PZシリーズインテリジェントDCエネルギーメーターは、ユーザーが選択するための様々な外部の言い訳機能を備えています:RS485通信インターフェイス、Modbus-RTUプロトコル、リレーアラーム出力、デジタル入出力。異なる要件に応じて、計器パネルキーを介して、比率、通信パラメータを設定することができます

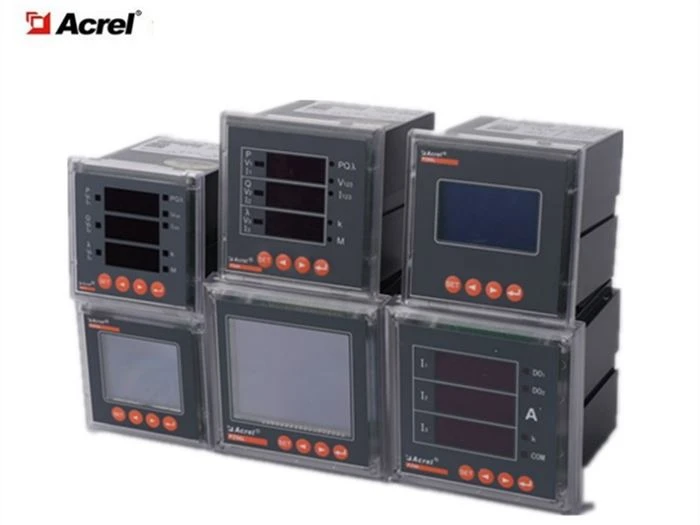

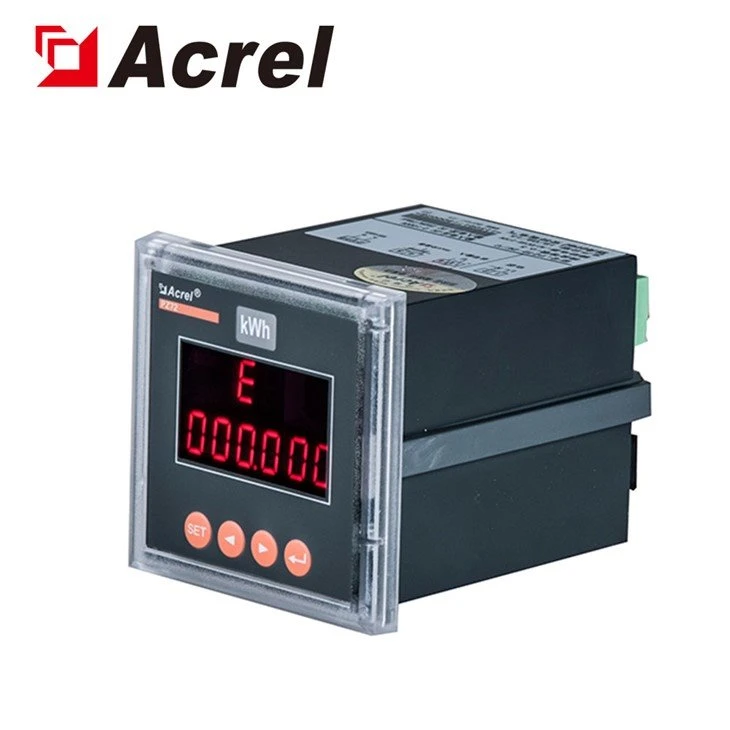

様子

この製品は、標準のQ/GDW1825-2013 DCパワーメータ仕様、GB/T29318-2012電気自動車用の非車両充電電気エネルギーメータリング、Q / GDW364-2009単相エネルギーメーター仕様の関連技術要件を満たしています。

パラメーター

パラメーター	価値
インプット	DC電圧	入力範囲	0~100V,0~500V,0~1000V
		入力抵抗	≥6kΩ/V
	DC電流	入力範囲	0~2500A(シャントまたはホールセンサー)
		シャント	出力 75mV
		堂	出力 0~20mA、0~5V
		消費	≤1mW
	オーバーロード	.2倍の評価(連続);10倍の評価1秒
精度クラス	0.5クラス
パルス	電圧および現在:750V、300A、デフォルトの脈拍定数:100imp/kWh
	電圧および現在:1000V、300A、デフォルトのパルス定数:100imp/ kWh
	電圧および現在:1000V、200A、デフォルトの脈拍定数:100imp/kWh

機能	測定電気的パラメータの	U、 I, P
	kWhの測定	アクティブ kWh (正と負) アクティブ kWh (正と負)
	マルチタリフ	時刻表の2セット、1年は4つのタイムゾーンに分けることができ、時刻表の各セットは12日のタイムスロット、4レート(F1、F2、F3、F4はピークと平坦な谷)に設定することができ、期間の最小間隔は15分であり、期間はゼロポイントを越えて設定することができます。(液晶液晶メーターのみ)
	履歴データレコード	過去12ヶ月間の歴史的な電気エネルギー(様々な速度での電気エネルギー)を数えることができます。(液晶メーターのみ)
	スイッチ入力と出力機能	PZ72には、2つのスイッチ出力と2つのスイッチ入力があります。PZ96には、2つのスイッチ出力と4つのスイッチ入力があります。スイッチ出力はリレー出力で、「リモートコントロール」とアラーム出力を実現します。スイッチ入力は、ローカルスイッチのステータス情報を収集・表示するだけでなく、計測器のRS485、つまり「遠隔信号」機能を通じてリモート伝送機能を実現することができます。
	陳列	LCDまたはLED
	通信	通信インターフェース: RS485、通信プロトコル:MODBUS-RTUまたはDL/T645-2007プロトコルボーレート1200、2400、4800、9600、19200、38400オプション、赤外線は1200bpsで固定されています。
スイッチ	ディ	ドライコンタクト入力、機器の電源内蔵、光電絶縁
スイッチ	する	2つのリレー出力、通常開いている接触、容量2A/30VDCまたは2A/250VAC
電源	電圧範囲	85~265VAC、50/60Hz;20~60VDC;100~350VDC
電源	消費	≤2W
絶縁抵抗	≥100MΩ
電圧に耐える電力周波数	3kV/1分(RMS)
環境	温度	作業:-25°C〜+65°C;貯蔵:-40°C〜+80°C
	湿度	≤93%RH 非凝縮
	高度	≤2500m

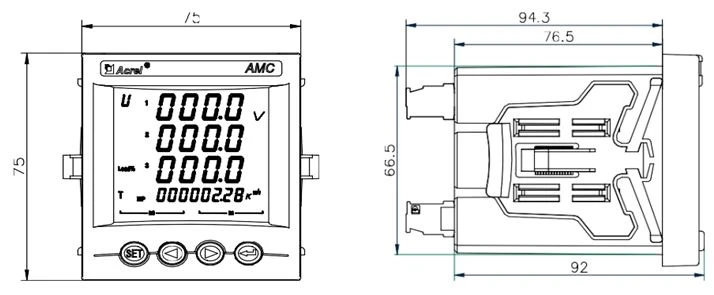

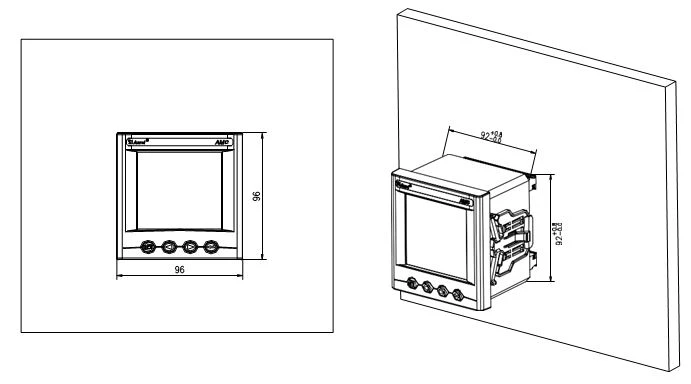

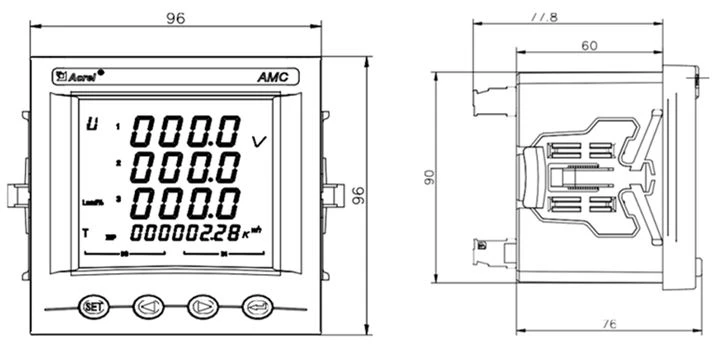

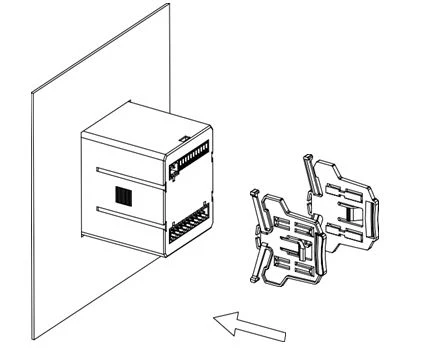

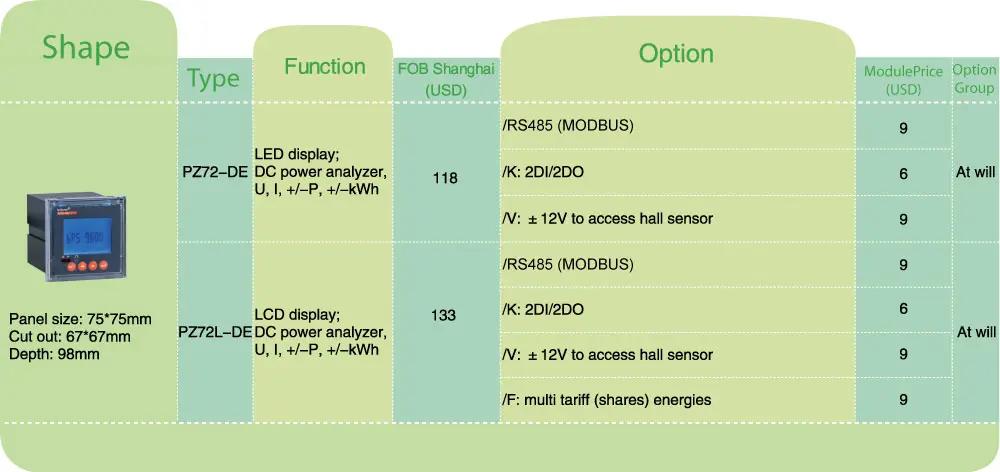

寸法

概要	フェイスプレートサイズ		ハウジングサイズ			サイズを切り取る
概要	幅	高さ	幅	高さ	深さ	幅	高さ
72スクエア	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
96スクエア	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
