残留電流動作リレー

ACタイプ

タイプ

インプット

評価された残差アクション電流

0.03,0.1,0.3,0.5(A)

0.03、0.05、0.1、0.3、0.5、1、3、5、10、

30(A) ノート 3

非駆動制限時間 △t

0.1,0.5(s)

0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、

10(s) 注 4

評価された残差

非作用電流 I△なし

50%I△n

50%I△n

パフォーマンス特性

単純な新弦波交流

単純なしなじり交流電流と脈動直流

周波数

50Hz±5Hz

50Hz±5Hz

アクション エラー

-20% ~ -10%I△n

-20% ~ -10%I△n

アウトプット

出力モード

1 つは通常の決算で、もう 1 つは

変換

1 つは通常の終了または開口部で、もう 1 つは変換用です。

コンタクト能力

5A 250VAC 5A

30VDC

AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC

リセット モード

その場で1つ、遠距離

1

その場で、長距離1と自動1

電源

電圧範囲

AC110V、AC220V(許される)

エラー±10%)

AC110V、AC220V、DC85-270V

(許容誤差±10%)

電力の散逸

≤5W

電圧に耐える電力周波数

電源、入出力間の交流の有効値:2kV/1分

通常の操作の下で

温度

動作温度:-20°C~+55°Cの保存温度:-30°C~+70°C

湿度

≤95%RH、水分凝縮、腐食性ガスの場所

海抜高

≤2000m

汚染のクラス

グレード3

インストール カテゴリ

タイプ III.

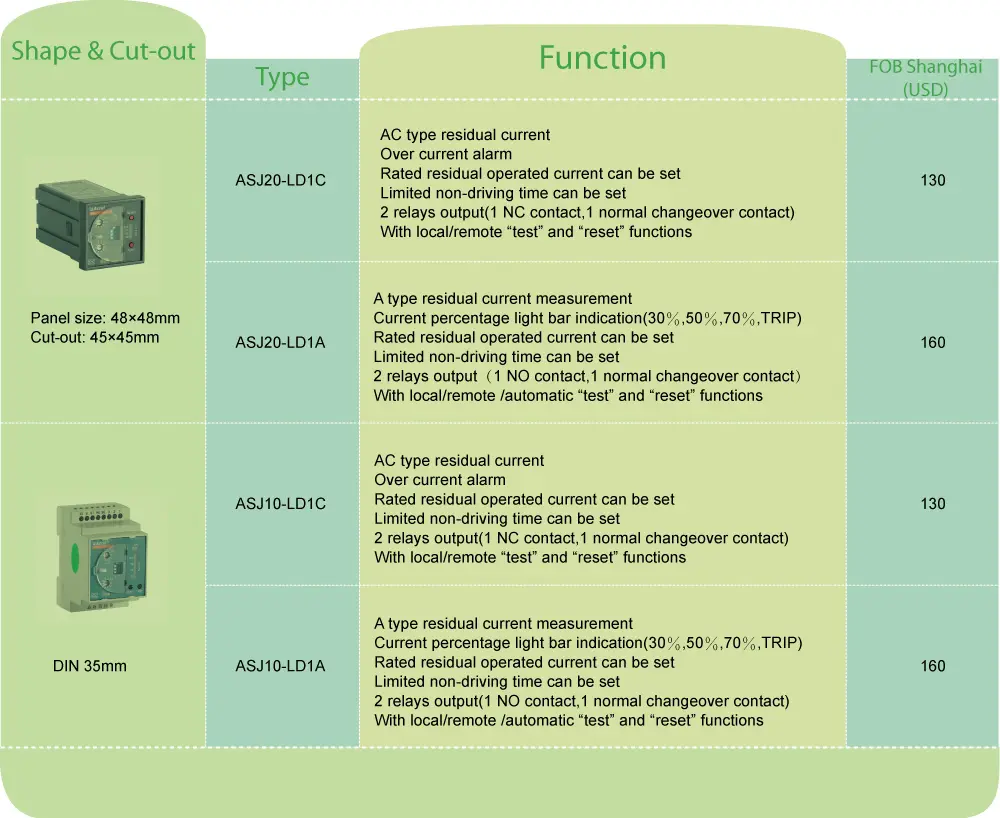

ASJ10-LD1C

1. AC型残存電流測定;

2.現在の交差線のアラームプロンプト。

3.定格残差動作電流を測定することができます。

4.制限非駆動時間を設定することができます。

5. リレー出力の2セット。

6.ローカルおよびリモートの「テスト」と「リセット」機能を使用します。

レールガイド(TS35mm)

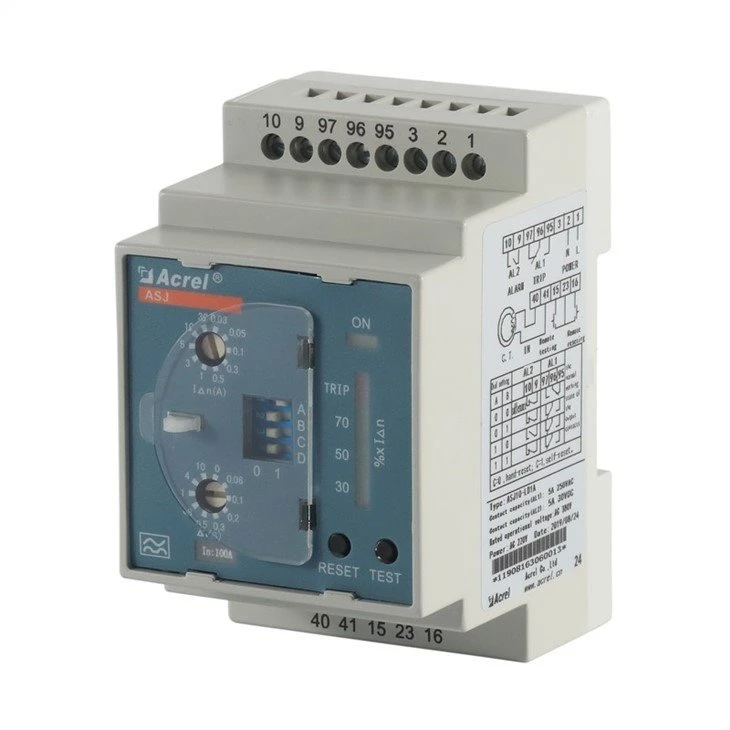

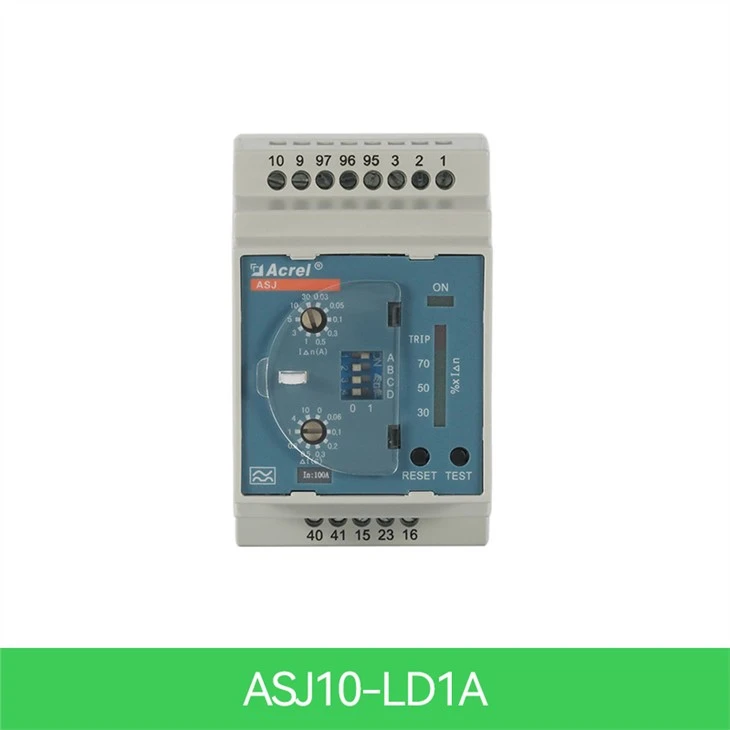

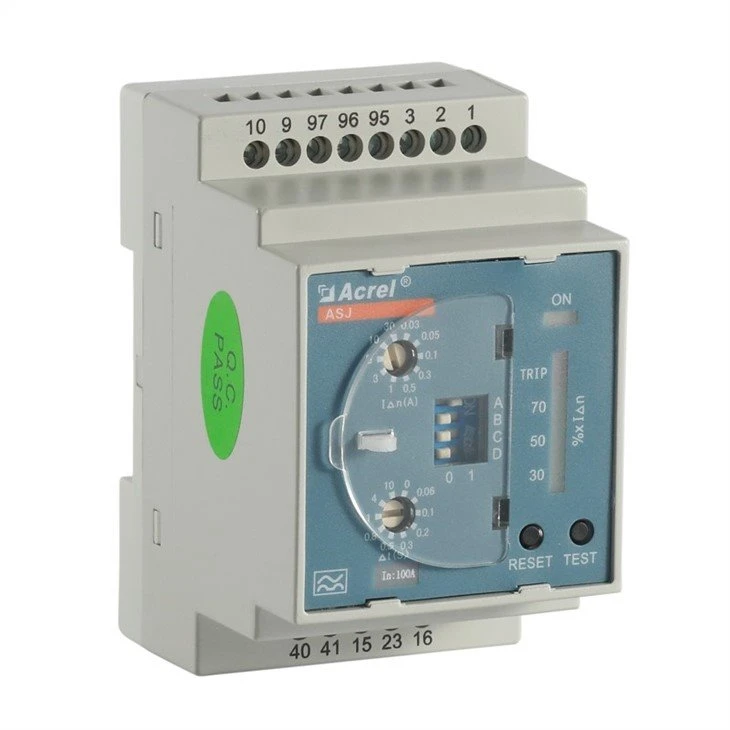

ASJ10-LD1A

1. A型残存電流測定

2. 現在の比率ライトカラム表示;

3.定格残差動作電流を測定することができます。

4.制限非駆動時間を設定することができます。

5. 2セットのリレー出力(設定可能)ノート1;

6.ローカルおよびリモートの「テスト」と「リセット」機能を使用します。

ASJ20-LD1C ASJ20-LD1A

48×48(幅:高さ)

43.8×43.8×100(幅

深さによる高さ)

45×45(幅

高さ)

ASJ10-LD1C ASJ10-LD1A

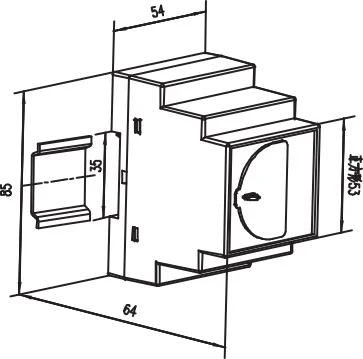

85×54×64(幅での長さ(高さ)
