フィリピンの工場の配電プロジェクトにおける無線温度測定製品の応用

概要

配電システムは、さまざまな配電設備と配電設備で構成され、電圧を変換して電気エネルギーをエンドユーザーに直接配電する配電システムです。 配電システムは、電力システムの一部としてエンドユーザーと直接向き合い、その完成度は大多数のユーザーの電力消費の信頼性と品質に直接影響するため、電力システムにおいて重要な位置を占めています。 したがって、機器の経年劣化、機器の焼損、電源の遮断、高温による機器の火災や爆発などの重大な事故を回避するために、各電気ノードの長期的な温度監視により、人身傷害や経済的原因となる可能性のある重大な障害を回避できます。ユーザーへの損失。

キーワード：無線温度監視システム、433Mhz無線温度センサー、無線温度センサー

プロジェクトの概要

このプロジェクトは、フィリピンの工場での配電プロジェクトです。 32kVの配電キャビネットで使用されており、安全な温度監視を実現するには、ワイヤレス温度測定製品を装備する必要があります。 センサーの使用環境温度は、-50℃〜+125℃の要件を満たしています。 ATE400 CT誘導電力センサーを選択し、ATC400トランシーバーを使用して温度表示デバイスを接続します。 安全性と経済的利益のために、配電室の各電気ノードでリアルタイムの温度監視を実施することをお勧めします。

製品デザイン

ARTM-Pnワイヤレス温度測定装置は、ワイヤレス温度測定装置の仕様、NB / T42086-2016に準拠して開発されました。 内蔵開閉装置、手押し式開閉装置、固定開閉装置、ループネット開閉装置など、3〜35kVの屋内開閉装置に適しています。 また、固定開閉装置や引出し開閉装置などの0.4kV低電圧開閉装置にも適しています。 ワイヤレス温度センサーはスイッチギアの任意の加熱ポイントに設置でき、デバイスはワイヤレスデータ送信テクノロジーを利用して監視された温度データをリアルタイムで送信し、そのようなデータをARTM-Pnにローカルに表示します。 さらに、リモートインテリジェントモニタリングのためにRS485ポートを介してネットワーク化することができます。

ATEシリーズの無線温度センサーには、ボルト式、ストラップ固定式、タイ式の3種類の取り付け方法があります。 ボルト締めタイプは、ケーブルとバスバーの接合部、ケーブルと断路器の接合部での使用に適しています。 ストラップ固定タイプは、ブレーカ、ケーブルジョイント、バスバーの可動接点や固定接点での使用に適しています。 タイタイプは、接点、バスバー、ケーブル、およびバスバーとケーブル間のジョイントの移動に適しています。

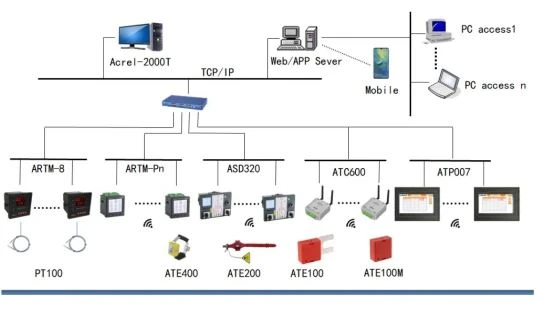

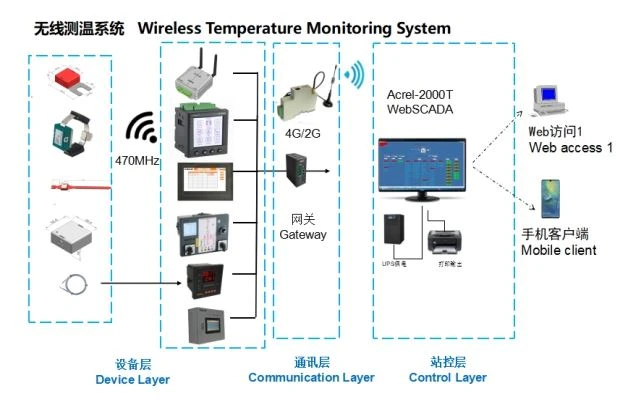

ネットワークテポロジー

ワイヤレス温度監視システムは、内蔵開閉装置、手押し式開閉装置、固定開閉装置、ループネット開閉装置など、3〜35kVの屋内開閉装置に適しています。 また、固定開閉装置や引出し開閉装置などの0.4kV低電圧開閉装置にも適しています。

無線温度センサーとホスト間の情報交換は無線信号を介して送信されます。これはシステムの絶縁性能に影響を与えず、安全に使用できます。 無線温度測定システムは、主に産業分野に適用できます。 高圧ケーブルの接続部や高圧スイッチキャビネットの接点の温度をリアルタイムで監視できるため、運用・保守担当者が現場の運用状況をリモートで把握できます。

無線温度監視システムの特徴

（1）無線温度測定モジュールは安全で信頼性が高く、設置と保守が簡単です。 ミドルスイッチの高電圧および高電流接点での温度監視に適しています。 テスト対象のデバイスの構造を変更する必要はありません。

（2）無線温度測定システム全体が無線で通信でき、信号伝送が便利です。

（3）無線温度測定システムは、強力な干渉防止能力を有しており、パルス干渉、高速過渡干渉、静電放射、電磁界放射などに対する干渉防止能力が国の4段階基準に達しており、動作している。機器の操作は、中電圧スイッチの開閉には影響しません。操作および保護装置の動作。

（4）産業（石炭、鉄鋼、石油、化学）、発電所、学校、病院、都市建設、輸送施設（空港、鉄道駅）、商業ビル、コンベンションおよび展示センター、太陽光発電、新エネルギーおよび他のフィールド。

製品

①電池式無線温度センサー

②CTパワードワイヤレス温度センサー

③ワイヤレストランシーバー

④ディスプレイターミナル

形	タイプ	関数
	ARTM-Pn	ワイヤレス温度測定装置、60個のATEセンサー、1個のRS485、4DI / 2DOからデータを受信できます
	ARTM-8	インテリジェント温度制御メーター、8チャンネル温度測定（PT100センサー）

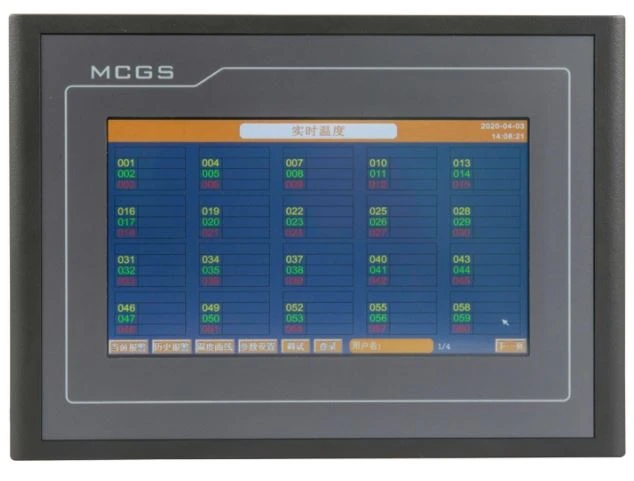

	ATP007 / ATP010	7インチのタッチスクリーン 10インチのタッチスクリーン

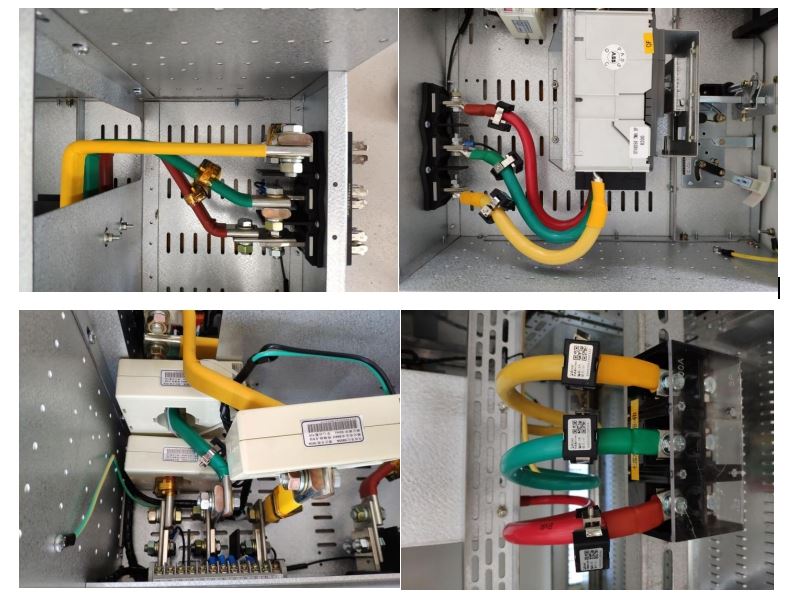

インストール

結論

今日の&＃39;の配電設備のアプリケーションでは、変電所の配電の安全性が最も重要です。 フィリピンの工場プロジェクトの電気工学におけるAcrelのワイヤレス温度測定製品のアプリケーションは、高電圧および低電圧のスイッチキャビネットを対象にすることができます。 ラップジョイント、サーキットブレーカ接点、ケーブルジョイントなどの電気接続ポイントの温度を監視して、動作中の酸化、緩み、ほこりなどの要因による過度の接触抵抗、および隠れた危険としての発熱、およびオンライン温度を防止します。監視機器の安全性を向上させ、機器の動作状態をタイムリーかつ継続的かつ正確に反映し、安全事故を回避し、機器事故の発生率を低減することができます。
