Acrelは北京冬季オリンピック会場にソリューションを提供します

1。概要

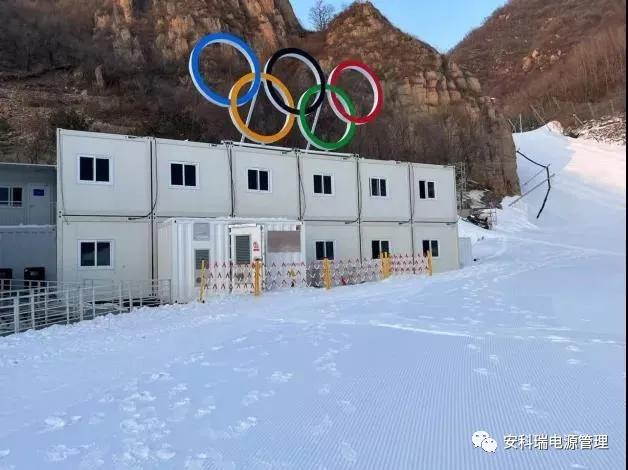

北京冬季オリンピックは2022年2月4日にグランドオープンします。これは、私の国の重要な歴史的ノードでの主要な画期的なイベントです。国&＃39;のイメージを示し、国を発展させ、国民の精神を鼓舞する重要な機会です。グランドイベントが近づくにつれ、オリンピック開催の重要な基本条件として、北京冬季オリンピックの開催地の建設が常に注目され、開催地の電力供給・配電システムの安定的かつ信頼性の高い運営が注目されています。最優先事項です。

敷地の屋外環境は比較的過酷で、気温はマイナス20度と低くなっています。信頼性の高い電力供給を確保するために、各本部は、電力供給業務に応じた電力供給支援能力試験を実施し、各会場の電力供給タスク、主電源、および自己-提供の非常用電源をテストします。供給状況、重要な負荷の操作、リレー保護アクション、緊急対応計画、スペアパーツ、ロジスティクスサポートなど。AcrelElectricは、冬季オリンピックの配電ボックスとボックス内の環境規制をインテリジェントに監視するソリューションを提供し、オンラインで実際の-時間管理を実行します。ケーブル分岐ボックス、ATS電源ボックス、UPS電源ボックスなどの電源および電源保護機器のエッジコンピューティングゲートウェイは、屋内および屋外の配電キャビネット内の電気データ、温度と湿度、凝縮、接触温度、およびその他のデータを収集し、それらを自動的に調整して良好な動作条件を実現し、UPSから低-電圧スイッチまでのインテリジェントな監視を実現します冬季オリンピックの会場の終わりに、タイムリーに緊急サポートを提供し、電力供給の信頼性を向上させるために。

2.システム構造

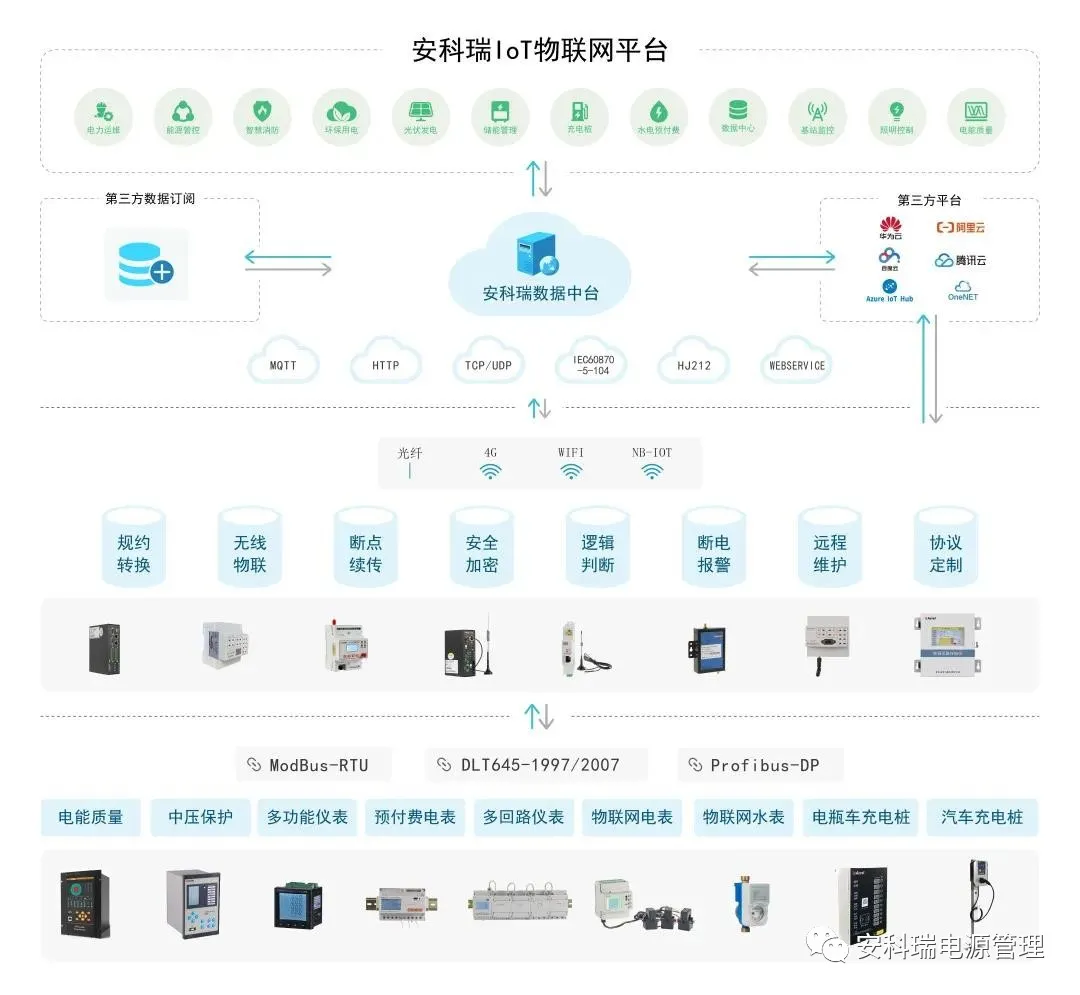

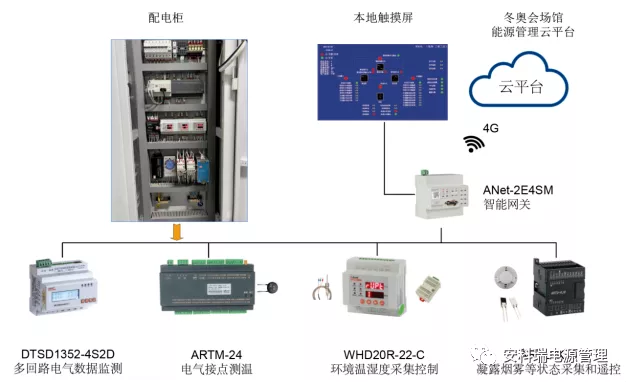

システムは、フィールドデバイス層、ネットワーク通信層、プラットフォーム管理層の3つの層に分けることができます。

フィールドデバイス層：DTSD1352 - 4S2D - MK、DTSD1352 - 4S2D、ARTM - 24、WHD46 - 33 - C、WHD20R - 22 - C、ARTU - KJ8およびその他の信号取得機器を含み、屋内および屋外の配電で電気的動作を収集するために使用されますボックスパラメータ、電気的接触温度、ボックス内の周囲温度と湿度、凝縮、煙、その他のデータ。ANet-2E4SMインテリジェントゲートウェイのロジックで構築された-によって自動的に制御され、温度と湿度を調整して良好な状態を維持します。配布ボックス内の動作環境。

ネットワーク通信層：ANet -2E4SMインテリジェントゲートウェイを含みます。ゲートウェイは、フィールドデバイスレイヤー機器のデータをアクティブに収集し、プロトコル変換、データストレージを実行し、4Gネットワークを介してローカルタッチスクリーンと指定されたサーバーポートにデータをアップロードできます。温度および湿度制御装置。

プラットフォーム管理：冬季オリンピックのエネルギー管理のための大規模なプラットフォーム。

3.ソリューション

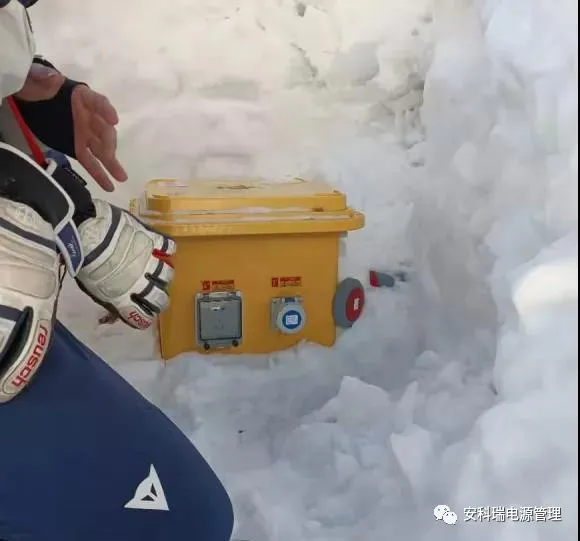

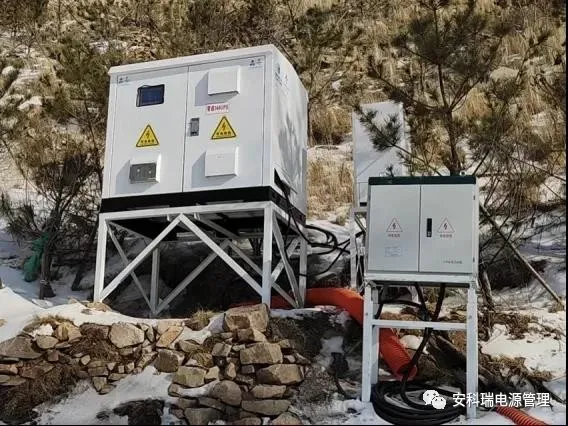

このサイトは主に、ケーブル分岐ボックス、ATS電源自動切り替えボックス、UPS電源ボックスの3種類の配電ボックスを監視および制御し、厳しい寒冷環境での配電ボックスの安定した正常な動作を保証します。リモートモニタリングには、これら3つのタイプの配布ボックスが500以上含まれており、配布ボックスごとのソリューションもわずかに異なります。

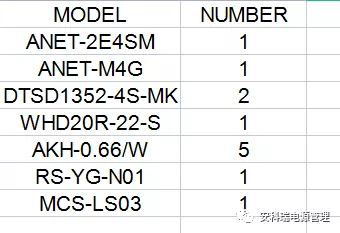

3.1デバイスインベントリの構成

3.2実装機能

分岐ボックス回路の電気的パラメータを監視します。ボックス内の温度が低すぎる場合は、アラーム信号を押して加熱を開始します。ケーブルコネクタの過熱アラーム。

凝縮が検出され、暖房および換気煙警報が開始されました。ソケット電源ステータスの検出。IEC60870-5 - 104プロトコルを採用して、APN指向性ネットワークを介して冬季オリンピック会場のエネルギー管理プラットフォームにアップロードします。

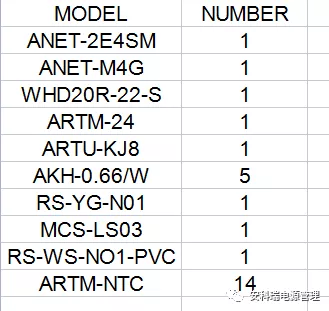

3.3デバイスインベントリの構成

3.4実装機能

ボックス内の温度が低すぎる場合は、アラーム信号を押して、加熱ケーブルコネクタの温度収集を開始します。過熱アラーム。凝縮アラームが検出され、暖房換気がアクティブになります。煙と温度および湿度のアラーム。IEC60870-5-104プロトコルを採用します。 APN指向性ネットワークを介して冬季オリンピック会場のエネルギー管理プラットフォームにアップロードする

3.5デバイスインベントリの構成

3.6実装機能

ボックス内の温度が低すぎる場合は、アラーム信号を押して加熱を開始します内部過熱アラーム凝縮加熱バッテリーパック異常アラームインバーター障害アラームIEC60870 - 5 - 104プロトコルを採用して、APNを介して冬季オリンピック会場のエネルギー管理プラットフォームにアップロードします指向性ネットワーク

4.-サイトのメンテナンスについて

冬季オリンピックの開幕が間近に迫っています。 -サイトの配電システムの正常な動作を保証するために、エンジニアが-サイトを維持し、2022年の北京冬季オリンピックの電力保護の厳しい戦いに勝つための技術サポートを提供するようにAcrelarrangedしました。

Acrelhaは長年にわたってインテリジェントな配電に深く関わっており、現在、全国で14,000を超えるソリューションが実行されています。同社は、ターミナルセンサー、エッジコンピューティングゲートウェイからクラウドプラットフォームまで多くの経験を蓄積しており、さまざまな環境の配電システムの弱いリンクにデータサポートとソリューションを提供して、電源の信頼性を向上させています。 Acrelwillは、今回、実践的な行動を支援します。冬季オリンピックは大成功でした。
