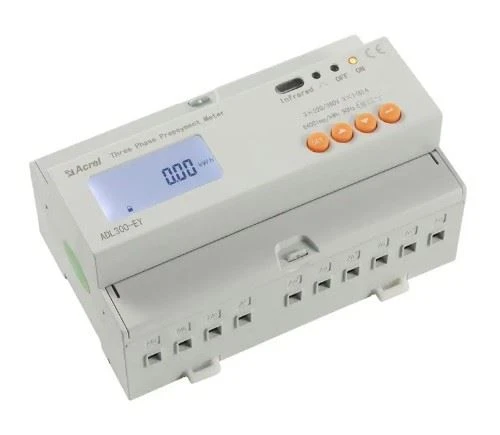

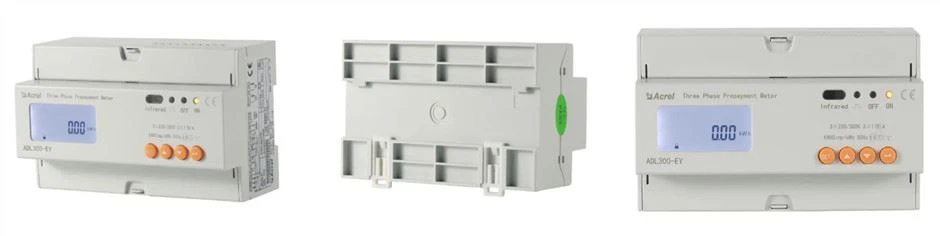

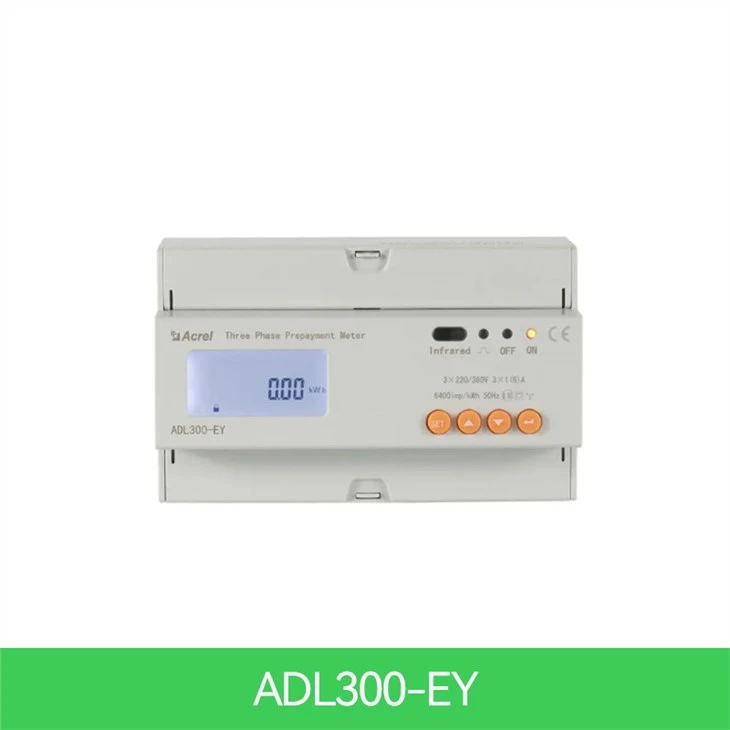

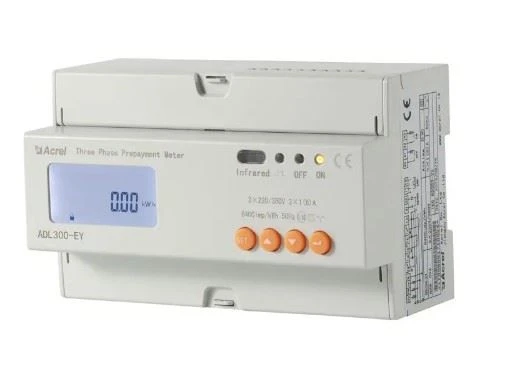

三相プリペイドエネルギーメーター

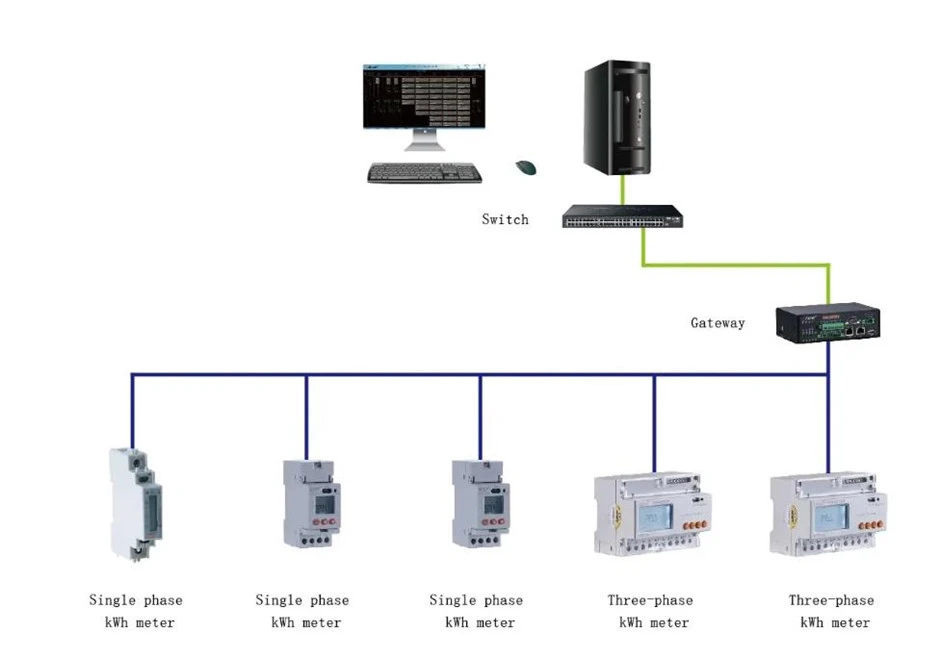

現在、Acrelには3つのプリペイドエネルギーメーター、イントロコントロール付きのADL100-EY単相プリペイドメーター、イントロコントロール付きのADL300-EY 3相プリペイドメーター、ADF400Lプリペイドエネルギーメーターがあり、50Hzの周波数でそれぞれ単相および3相アクティブエネルギーを計算するために広く使用されています。メーターには、プリペイド、負荷制御、RS485通信などの機能があります。内部メーターは、オンまたはオフの電流を実現するために小さな保持休憩を持っています。Acrel IoT EMSプラットフォームを使用すると、リモートコントロールパワーを実現できます。これらのメートルはIEC62053-21、IEC62053-22の標準の電子パワーメータの関連技術的な条件を満たす。

技術パラメータ		ADL300-EY
電圧	基準電圧	3×220/380V
	参考 周波数	50Hz
	消費	<4va(each>
現在の	入力電流	1(6)A,10(80)A
	現在の開始	直接接続: 0.004 Ib、 CT経由で接続: 0.002In
	消費	<4va (maximum="">
測定 パフォーマンス	の精度 メジャリング	0.5sクラス
クロック精度		エラー ≤0.5s/d
アクティブパルス	パルス幅	80ms±20ms
	パルス定数	6400imp/kWh,400 imp/kWh
コミュニオン	インターフェイス	RS485(A+、B-)
	接続モード	シールドツイストペアコンダクター
	議定書	モッズバス-RTU

関数名	機能の説明		機能 供給する
	ADL300-EY	ADL100-EY
kWhの測定	合計有効 kWh (合計で正と負)		■
電気の測定 パラメーター	U,I ,P,Q,S,PF,F		■
プリペイドモード	RS485通信プリペイド再充電を通じて、データ暗号化		■
コントロール	内蔵の大容量サブホールディングリレー オンオフ制御の読み込み		■
液晶ディスプレイ	8ビットセクションLCDディスプレイ		■
通信	通信インターフェイス: RS485, 通信 プロトコル: モッズバス-RTU		■
マルチ関税	4税率、14時間間隔		□F

(.)は標準を意味します。□: オプション) を意味します。

手記：プリペイドモード機能は、Acrel社が設計したプリペイドシステムでのみ実現できます。

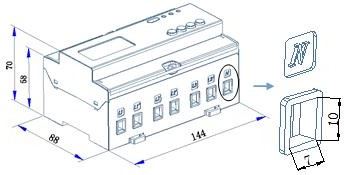

直接接続

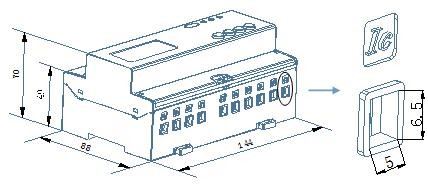

CT経由で接続

注: 直接接続のトルクは 4.0N·m より大きく、CT 経由で接続するトルクは 2.0N·m より大きくしないでください。

ADL300-EY 3相4線直結

ADL300-EY 3相4ラインはCT経由で接続

補助機能
