説明
ADL100 単相電気メーターは、低電圧システムでの単相有効エネルギー測定用に設計されており、同時に電圧、電流、電力などの電気パラメータを測定できます。RS485 も選択できます。この電力メーターは、小型、高精度、優れた EMC、簡単な取り付けなどの利点があり、すべてのメーターは IEC62053-21、IEC62053-22 規格の電子電力メーターの関連技術要件を満たしています。

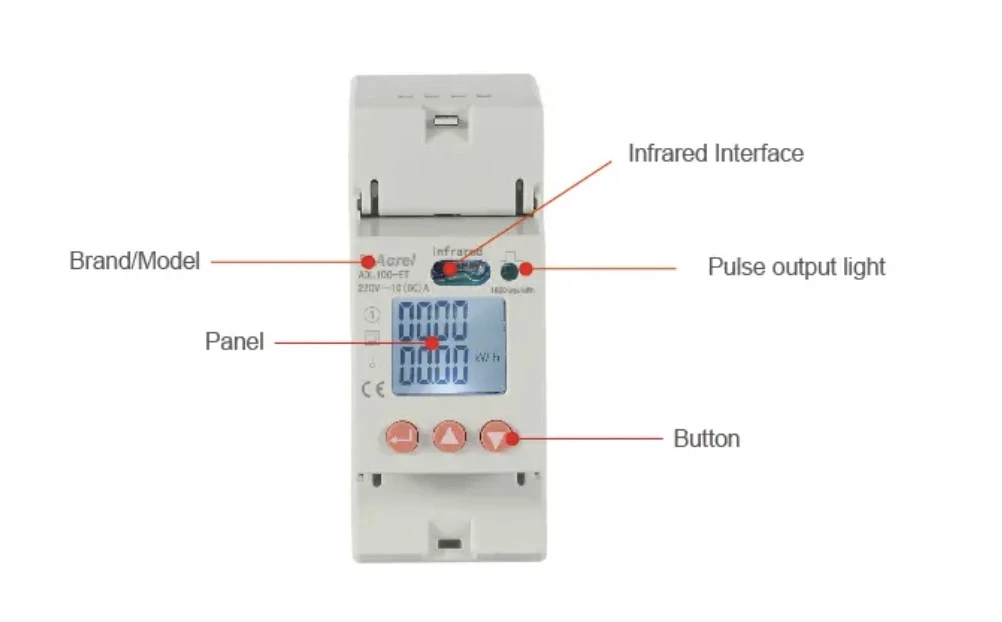

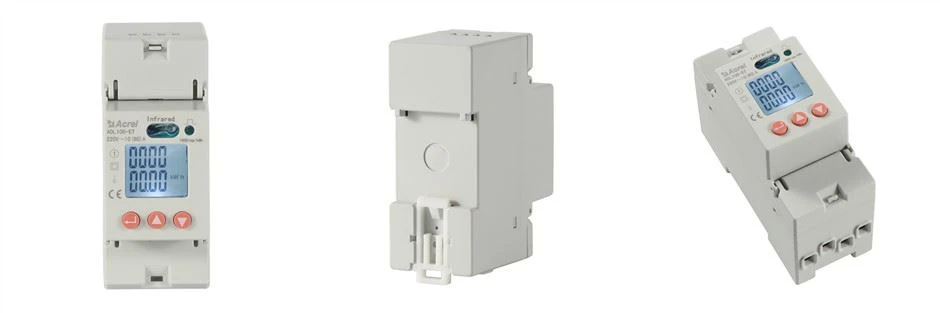

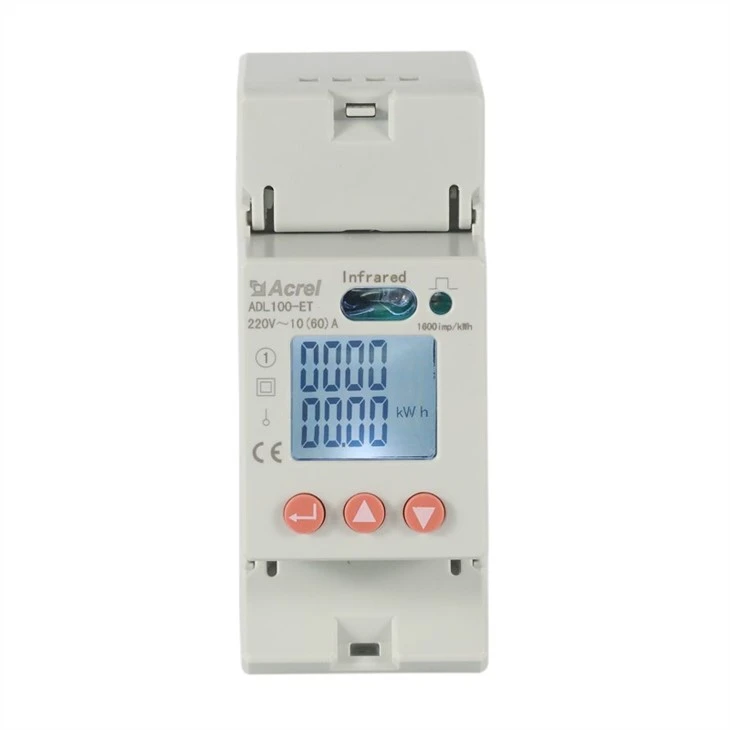

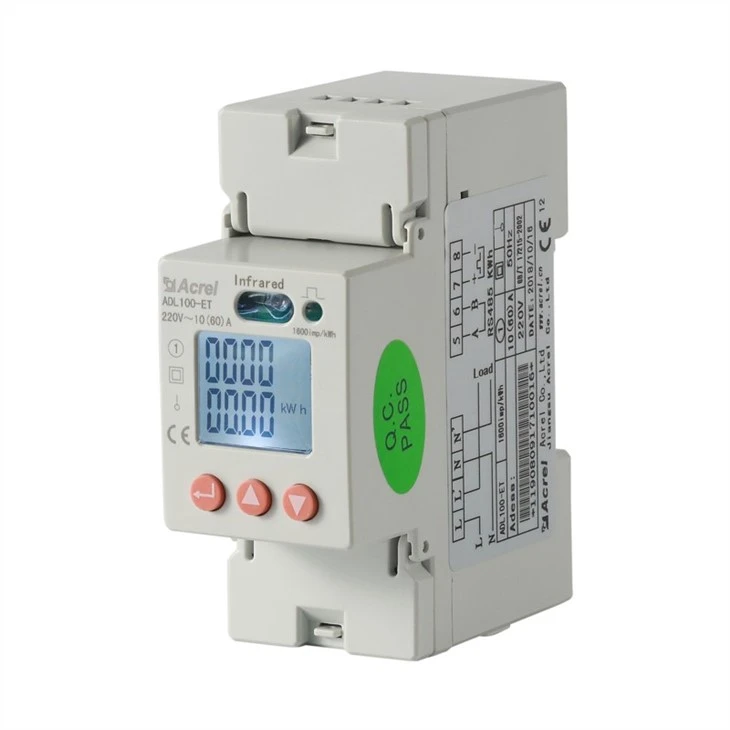

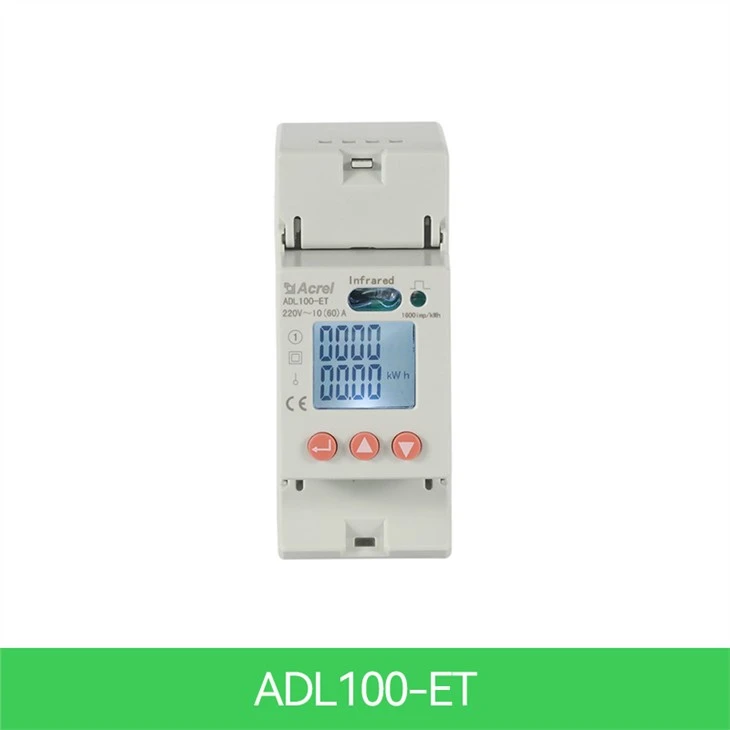

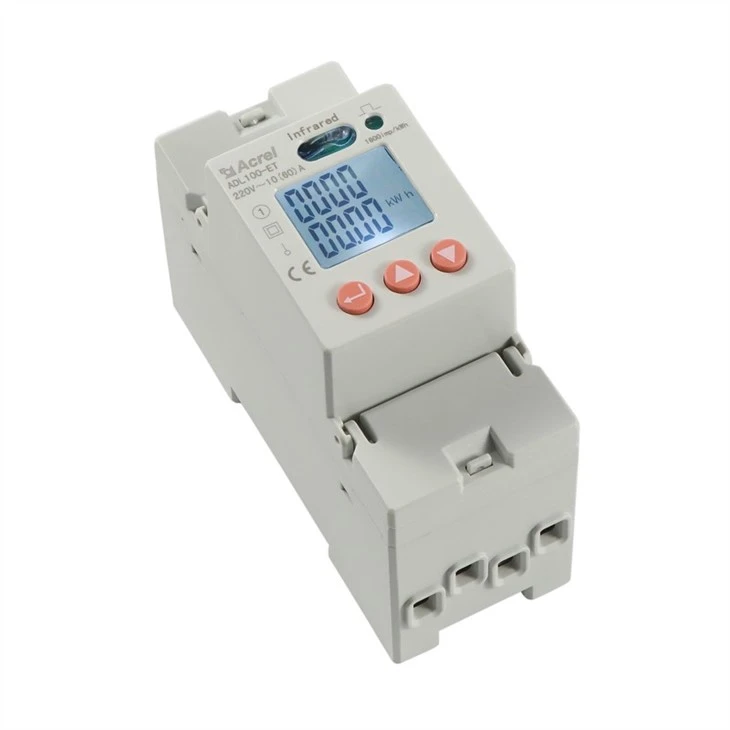

外観
パラメータ
|
入力電圧 |
基準電圧 |
交流220V |
|
基準周波数 |
50ヘルツ |
|
|
消費電力 |
<10VA |
|
|
入力電流 |
基本電流 |
10A |
|
最大電流 |
60A |
|
|
始動電流 |
4‰ポンド |
|
|
消費 |
<4VA (Maximum current) |
|
|
測定性能 |
測定の精度 |
1クラス |
|
測定範囲 |
000000.00~999999999kWh |
|
|
時計の精度 |
エラー 0.5s/d 以下 |
|
|
アクティブパルス |
パルス幅 |
80±20ミリ秒 |
|
パルス定数 |
1600imp/kWh、LED |
|
|
コミュニケーション |
インタフェース |
RS485(A+、B-) |
|
接続モード |
シールドツイストペア導体 |
|
|
プロトコル |
モドバスRTU |
|
関数
|
関数 |
機能説明 |
機能提供 |
|
kWhの測定 |
単相有効kWh（正と負） |
■ |
|

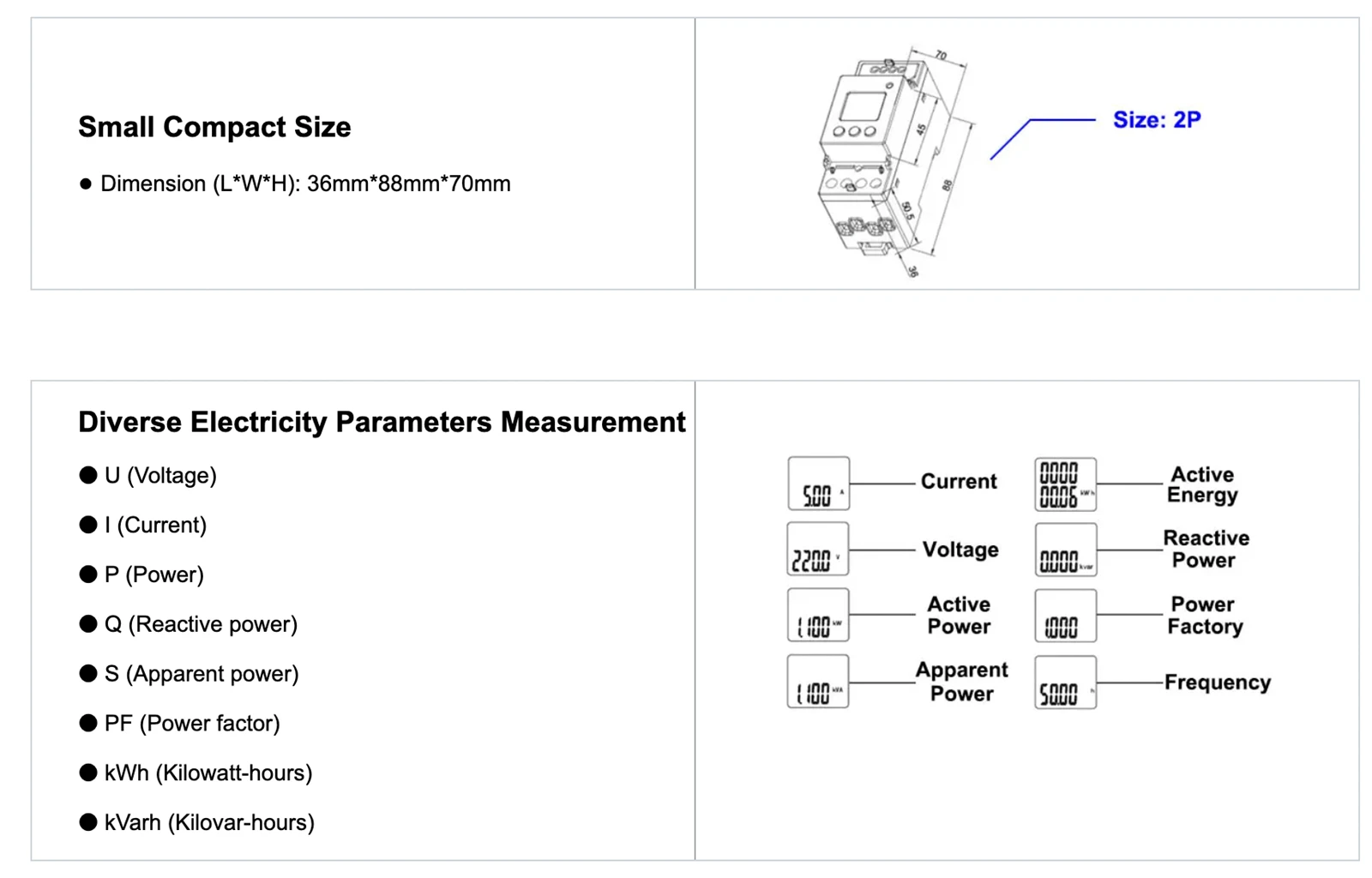

電気パラメータの測定 |
電圧、電流、有効電力、無効電力、皮相電力、力率、周波数 |
■ |
|
LCDディスプレイ |
8ビットセクションLCD |
■ |
|
キープログラミング |
コード、アドレス、ボーレート、マルチタリフ、通信プロトコルなどのパラメータを設定するための3つのキー |
■ |
|
パルス出力 |
有効エネルギーパルス出力 |
■ |
|

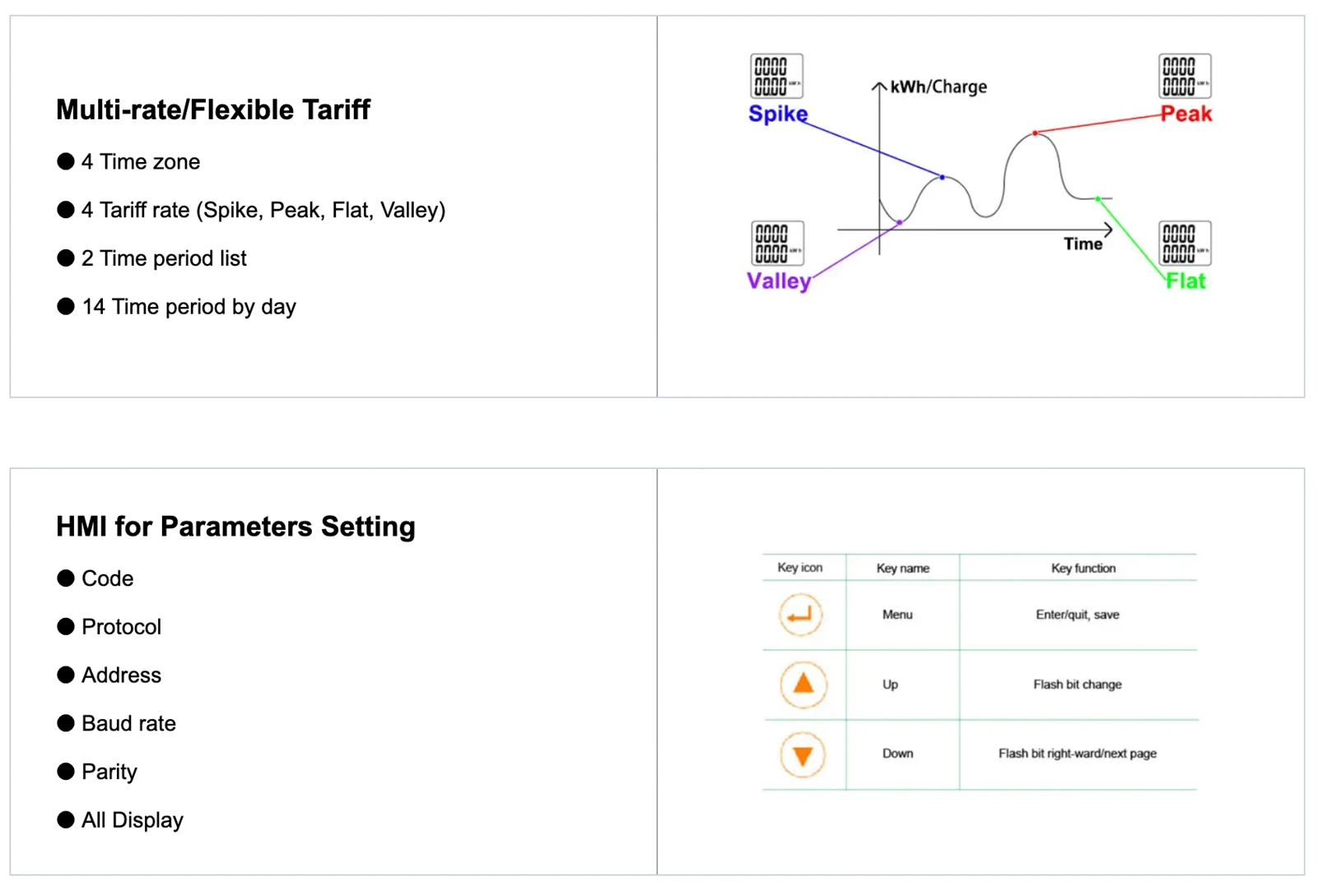

マルチ関税 |
4つのタイムゾーン、2つの時間間隔リスト、14の曜日別時間間隔、4つの料金率に対応 |
□F |
|
コミュニケーション |
通信インターフェース: RS485、通信プロトコル: MODBUS-RTU |
□C |
|
赤外線通信 |
■ |
寸法

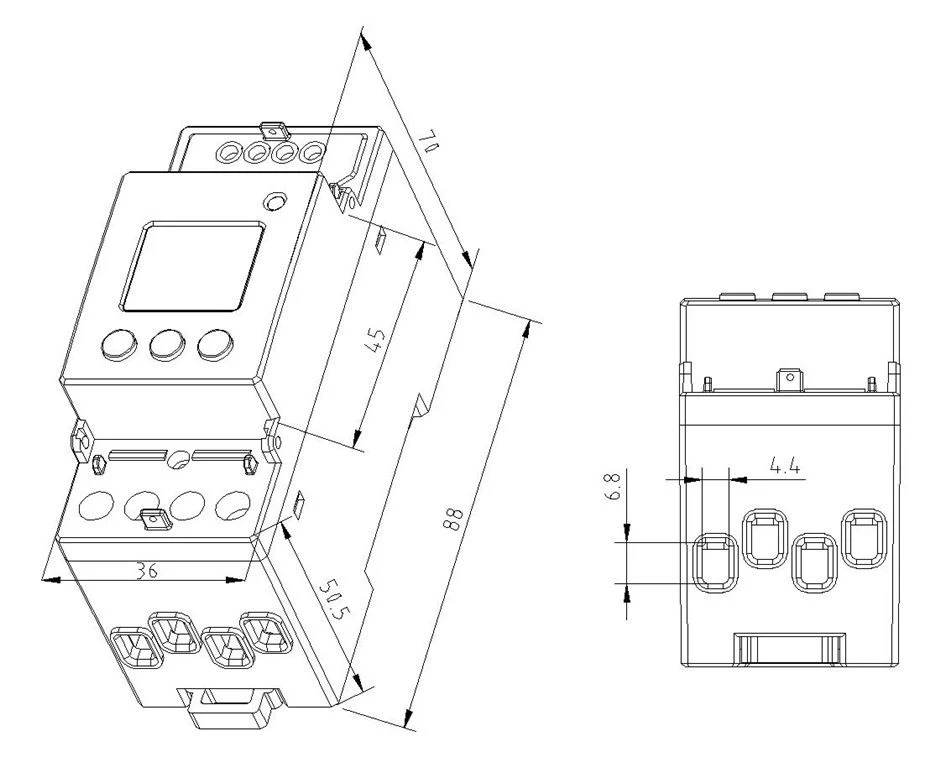

機器寸法
注意: トルクは4.0N·mを超えないようにしてください。

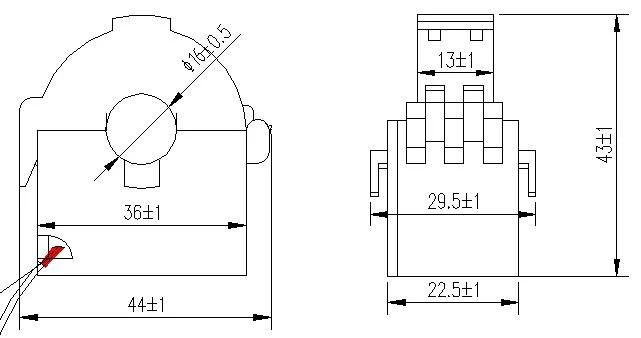

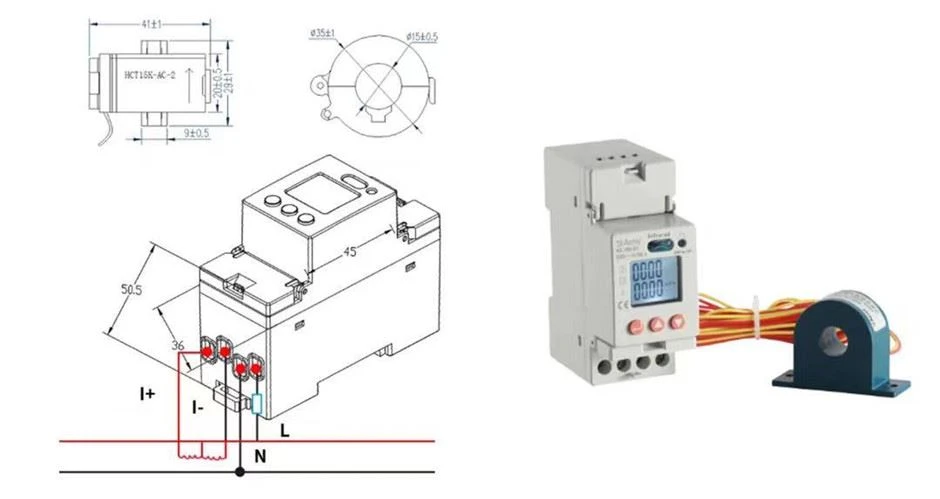

トランスの外部寸法
配線
10(60)A
ADL100 単相電気メーターは直接接続方式を採用しています。配線中に入力と出力の方向に注意し、しっかりとネジを締めて、メーターの異常動作を防止してください。

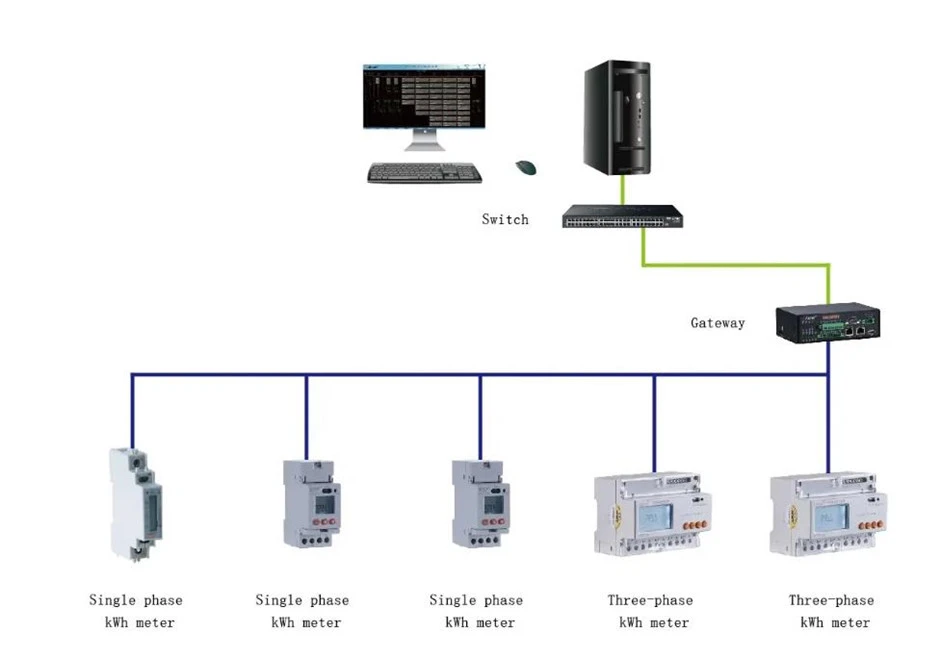

アプリケーションシナリオ

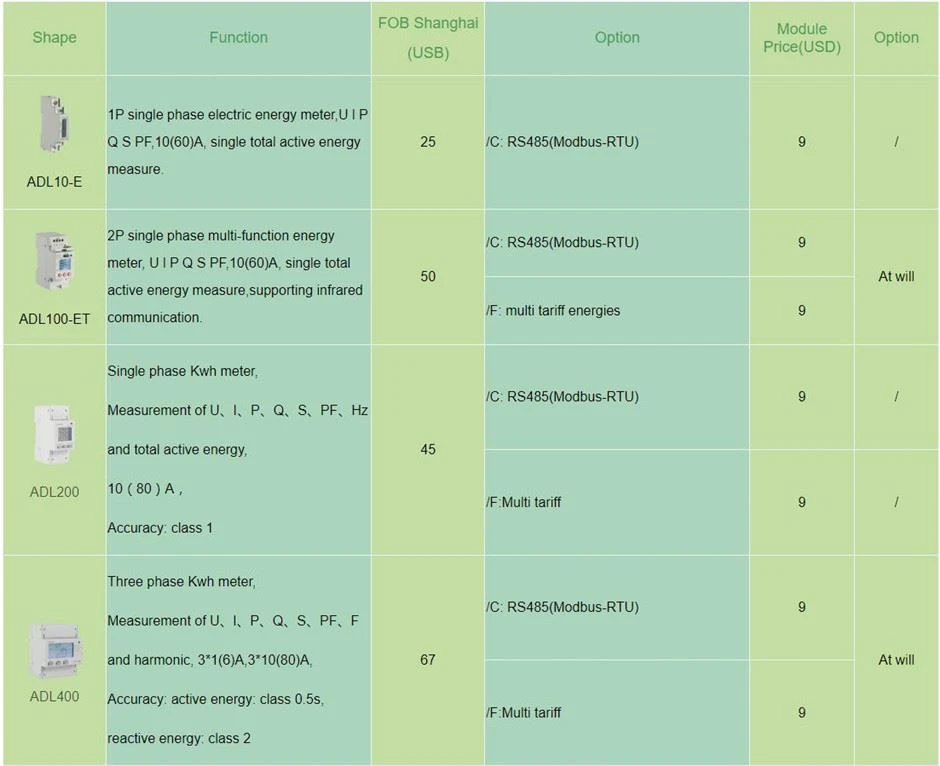

引用
