説明

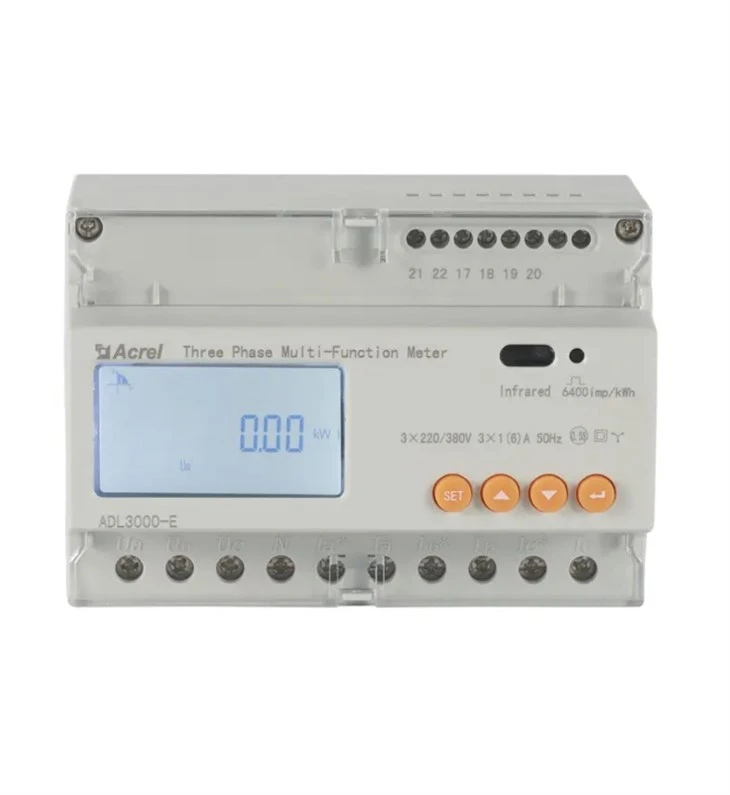

DTSD1352 AC三相ソーラーメーター

ADL3000-Eは、電力供給システム、産業、鉱業向けに設計されたスマートメーターです。企業、公共事業会社が電力消費を計算し、電力需要を管理するために使用します。高精度、小型、簡単な設置が特徴です。すべての電気パラメータの測定と包括的な電力計測および管理を統合し、過去12か月のさまざまなデータを提供し、31次高調波含有量と全高調波含有量をチェックし、スイッチング入力とリレー出力によるリモート通信とリモート制御を実現し、アラーム出力を誇ります。RS485通信ポートを備え、MODBUS-RTUに適合しています。ADL3000-Eは、あらゆる種類の制御システム、SCADAシステム、エネルギー管理システムで使用できます。すべてのメーターは、IEC62053-21、およびIEC62053-22規格の電力メーターの関連技術要件を満たしています。

液晶

効率的かつ精密な処理およびテスト装置。

さまざまなオプション機能

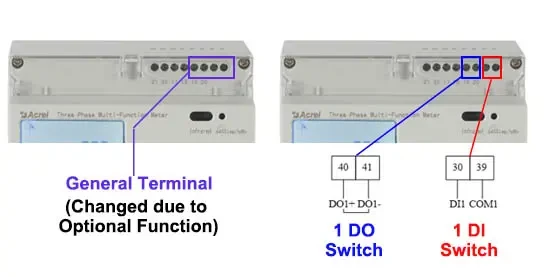

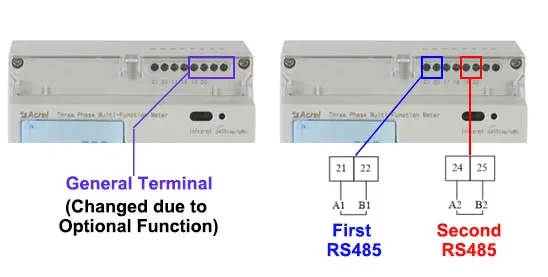

2 チャンネル RS485、1 デジタル入力/1 デジタル出力など

太陽エネルギーゼロ輸出

太陽光インバータ逆流防止エネルギーメーター

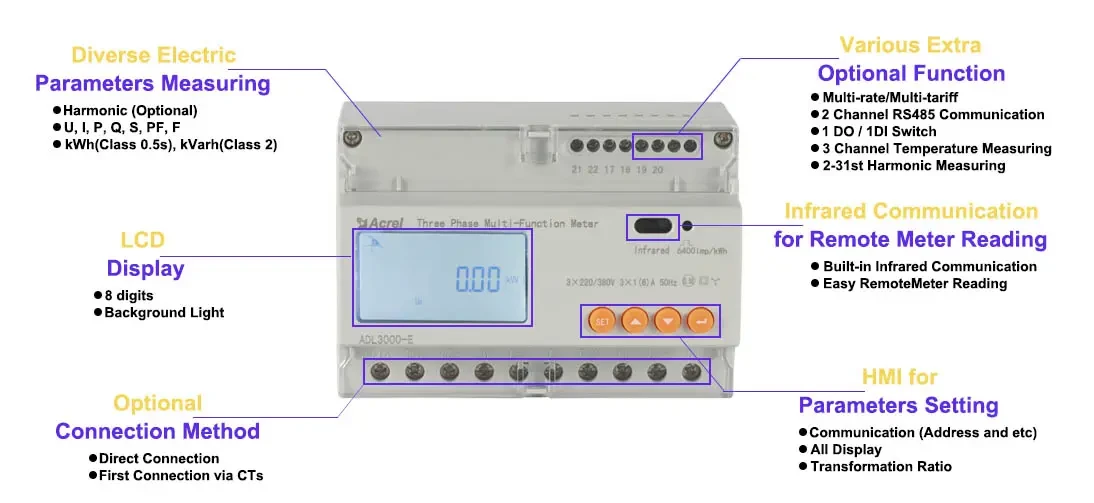

DTSD1352 Function introduction

当社のソリューション

パラメータ

モデル番号	DTSD1352
	三相DINレールソーラーメーター
電圧	基準電圧	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	消費	<10VA(Single phase)
	インピーダンス	>2MΩ
	精度クラス	誤差±0.2%

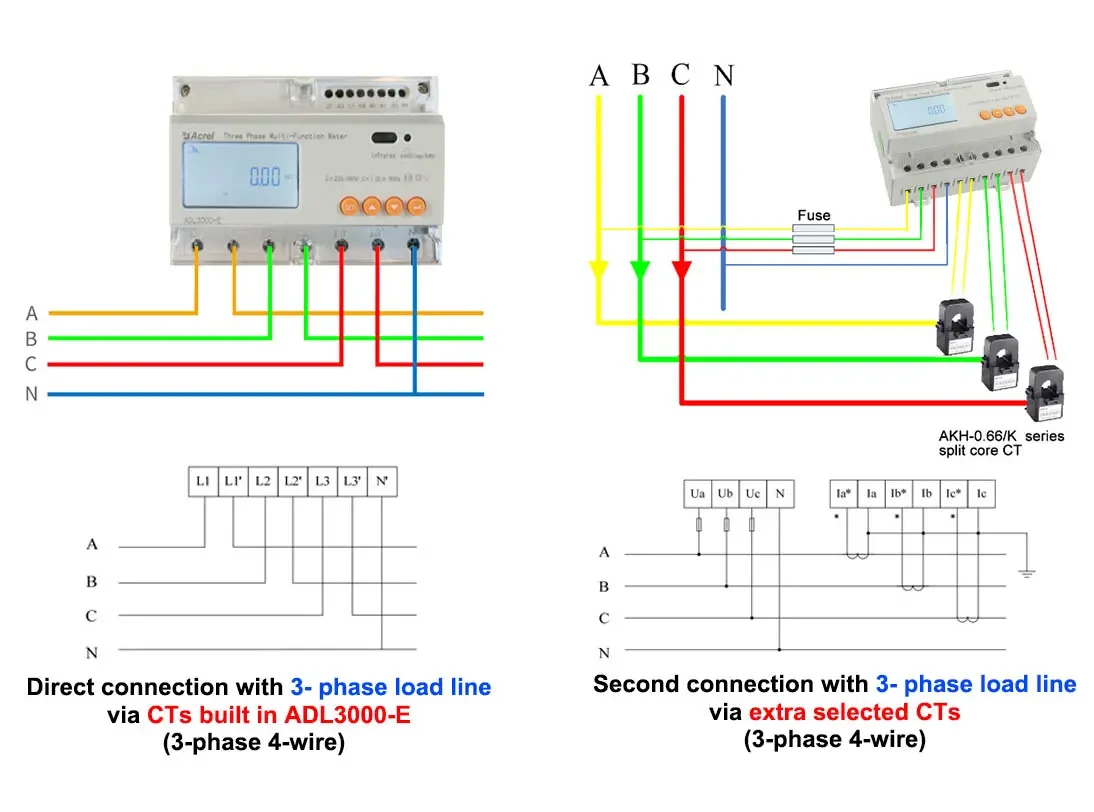

現在	入力電流	3×1(6)A（追加の選択されたCTを介して3-相負荷線との2番目の接続） 3×10(80)A（ADL3000-Eに内蔵されたCTを介して3-相負荷線に直接接続）
	消費	<1VA(Single phase rated current)
	精度クラス	誤差±0.2%
測定解像度	電圧: {{0}}.01 V、電流: 0.01 A、電力: 0.01 kW、エネルギー: 0.01 kWh
力		有効電力、無効電力、皮相電力、誤差±0.5℅
頻度		{{0}}Hz、誤差±0.2%
温度		-40 度 -99 度
エネルギー		有効エネルギー（精度クラス:0.5, 1）、無効エネルギー（精度クラス2）
クロック		0.5秒/日以下
エネルギーパルス出力		アクティブオプトカプラ出力 1 個、リアクティブオプトカプラ出力 1 個
スイッチング出力		1 スイッチング出力
スイッチング入力		1 つのオプトカプラ入力
パルス幅		80±20ミリ秒
パルス定数		6400imp/kWh、400imp/kWh（基本電流に相当）
インターフェースと通信		RS485:Modbus RTUの
通信アドレスの範囲		Modbus RTU:1〜247;
ボーレート		1200bps～19200bps
相対温度		-25 度 ~+55 度
相対湿度		95℅以下（結露なし）
